Hangzhou Ocean Industry Co., Ltd. è uno dei principali produttori e fornitori di catene di trasporto per rotoli di carta in Cina. Benvenuti nelle catene industriali durevoli all'ingrosso e nelle parti di trasmissione di potenza prodotte in Cina qui dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzi competitivi.
Hangzhou Ocean Industry CO., Ltd. siamo produttori professionali e la maggior parte dei nostri prodotti vengono esportati in Europa dal 2005.
I nostri accessori speciali e le nostre catene agricole si adattano a tutte le dure condizioni di lavoro agricole. Sono realizzati in acciaio legato resistente all'usura con rivestimento anti-corrosione e sono compatibili con accessori personalizzati K, F, CA per mietitrici, trattori e presse per balle. Elevata resistenza alla trazione per una maggiore durata, OEM e ODM flessibili per grossisti globali di macchine agricole.
Parametro
La maggior parte dei nostri clienti OEM ci invia disegni e noi produrremo secondo il loro disegno. Puoi inviarci il disegno anche via email-e il nostro ingegnere ti offrirà aiuto. Se nessun disegno, anche il campione è OK. OK anche il catalogo.
Disegni e dati dei parametri
La catena di trasporto dei rotoli di carta è una catena di trasporto speciale per l'industria della lavorazione della carta che può offrire varie piastre superiori con trattamento di protezione superficiale in base alle condizioni di lavoro; I prodotti principali sono la serie P63 e la serie P63.5.
Utilizzando materiali di alta-qualità e una tecnologia di lavorazione avanzata, il prodotto ha le caratteristiche di elevata resistenza, funzionamento stabile e bassa rumorosità.

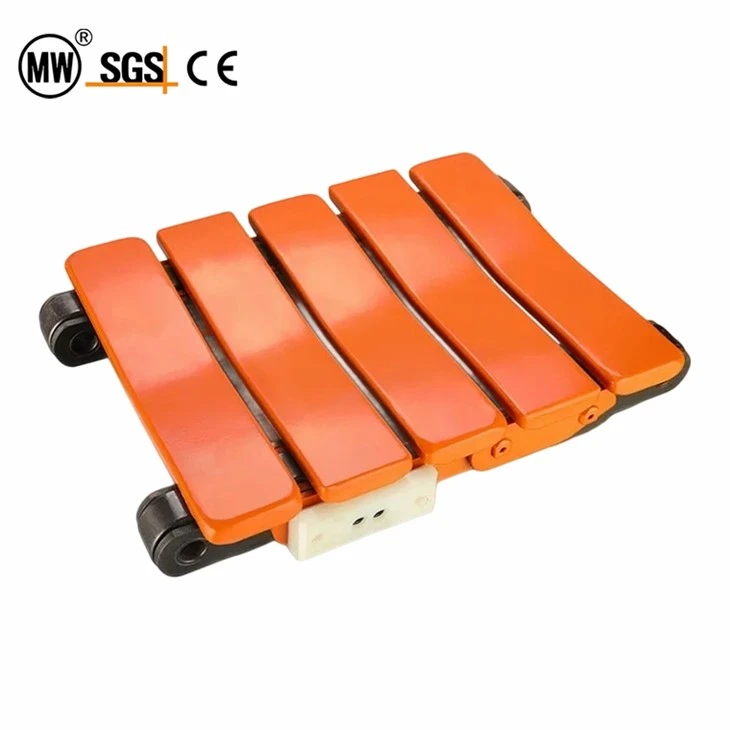

Catene di trasporto per rotoli di carta

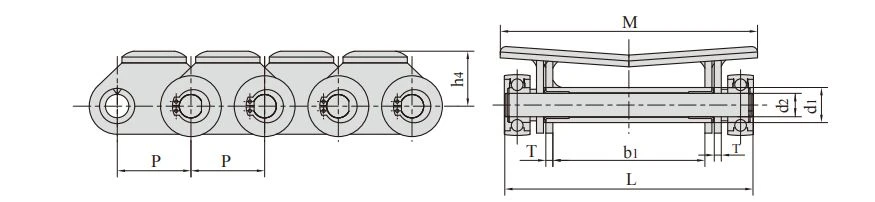

| Catena n. | Pece | Cespuglio diametro |
Larghezza fra piastre interne |
Spillo diametro |
Spillo lunghezza |
Piatto spessore |
Allegato dimensione |
Trazione forza |
Media trazione forza |
|
| P | d1 massimo |
b1 min |
d2 massimo |
L massimo |
T massimo |
M | h4 | Q min |
Q0 min |
|
| mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | kN | |
| 63PF2 | 63.0 | 30.0 | 130.0 | 20.0 | 213 | 6.0 | 220.0 | 50.0 | 160.0/35968 | 176.0 |
| 63PF4 | 63.0 | 30.0 | 160.0 | 20.0 | 243 | 6.0 | 250.0 | 50.0 | 160.0/35968 | 176.0 |
| 63PF5 | 63.0 | 30.0 | 110.0 | 20.0 | 193 | 6.0 | 200.0 | 50.0 | 160.0/35968 | 176.0 |
| 63PF11 | 63.0 | 30.0 | 230.0 | 20.0 | 313 | 6.0 | 320.0 | 50.0 | 160.0/35968 | 176.0 |

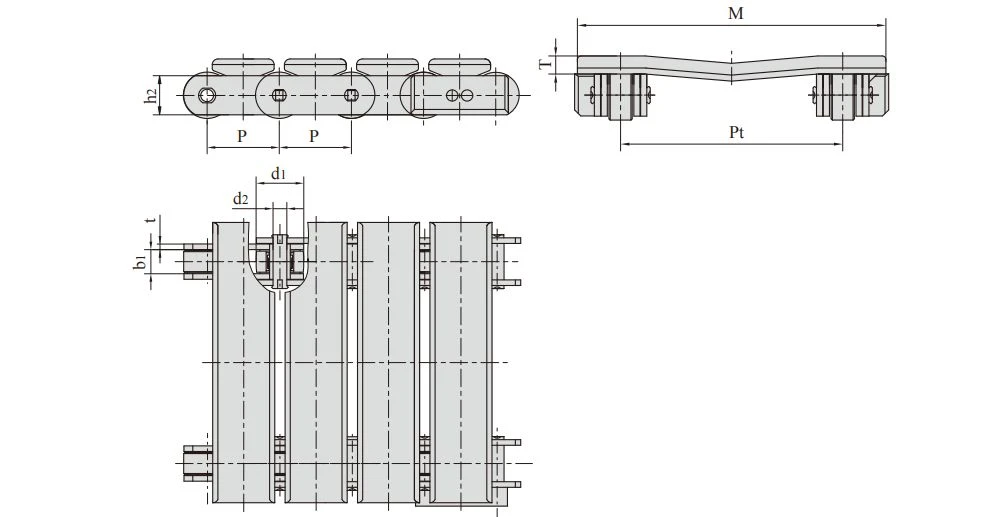

| Catena n. | Pece | Larghezza fra piastre interne |
Spillo diametro |
Rullo diametro |
Piatto profondità |
Piatto spessore |
Allegato dimensione |
Trazione forza |
||
| P | b1 min |
d2 massimo |
d1 massimo |
h2 massimo |
t massimo |
Pt | T | M | Q min |
|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | |
| P63F16 | 63.0 | 21.5 | 12.0 | 42.0 | 35.0 | 5.0 | 180.0 | 15.0 | 250.0 | 120.0/26994 |
| P63F25 | 63.0 | 24.0 | 14.0 | 42.0 | 35.0 | 5.0 | 180.0 | 15.0 | 250.0 | 100.0/22495 |
| *P63.5F23 | 63.5 | 19.0 | 11.5 | 40.0 | 35.0 | 5.0 | 236.0 | 15.0 | 300.0 | 100.0/22495 |
| *Significa assenza di cuscinetti all'interno del rullo | ||||||||||

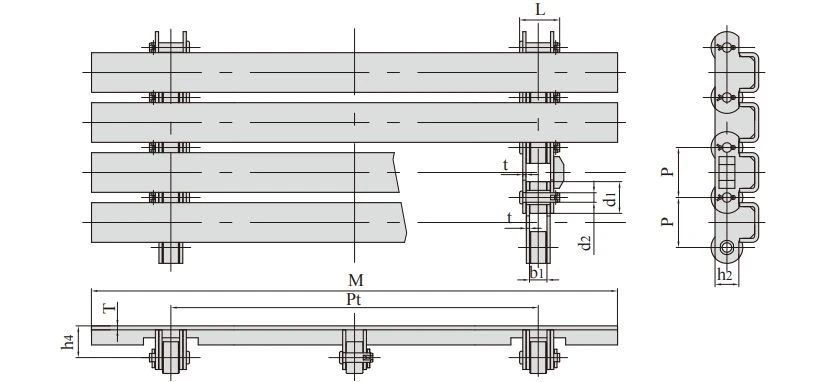

| Catena n. | Pece | Rullo diametro |
Larghezza fra piastre interne |
Spillo diametro |
Spillo lunghezza |
Piatto profondità |
Piatto spessore |
Allegato dimensione |
Trazione forza |
|||
| P | d1 massimo |
b1 min |
d2 massimo |
L massimo |
h2 massimo |
t massimo |
Pt | M | h4 | T | Q min |
|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | |
| P63F40 | 63.0 | 40.0 | 22.0 | 12.0 | 51.0 | 30.0 | 4.0 | 600 | 800 | 40 | 5 | 63.0/14162 |

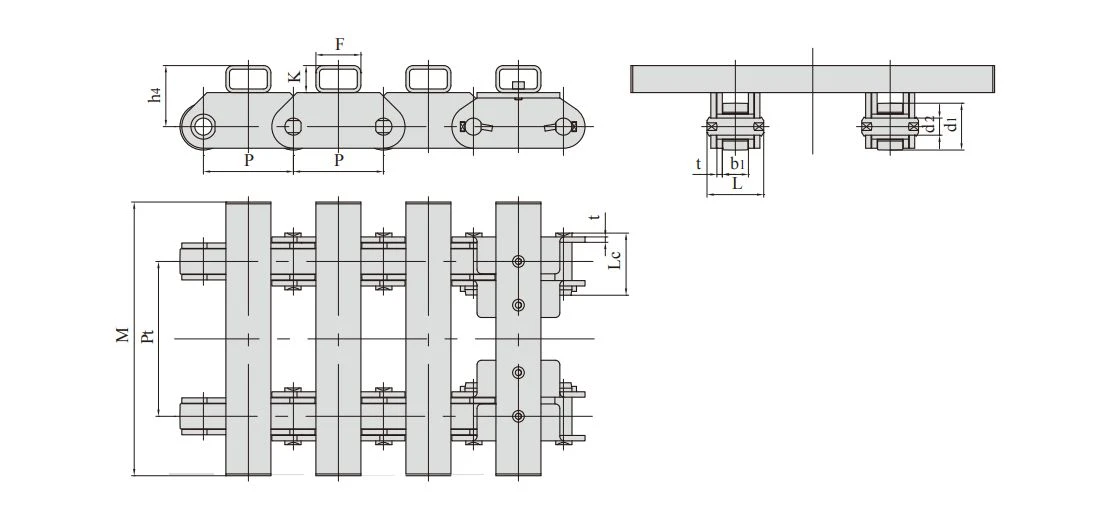

| Catena n. | Pece | Rullo diametro |
Larghezza fra piastre interne |
Spillo diametro |
Spillo lunghezza |
Piatto spessore |
Allegato dimensione |
Trazione forza |
|||||
| P | d1 massimo |
b1 min |
d2 massimo |
L massimo |
Lc massimo |
t massimo |
F | K | Pt | M | h4 | Q min |
|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | |
| P100F361 | 100 | 52.0 | 29.0 | 19.0 | 63.0 | 69.0 | 6.0 | 50 | 30 | 572 | 804 | 68 | 200.0/44960 |

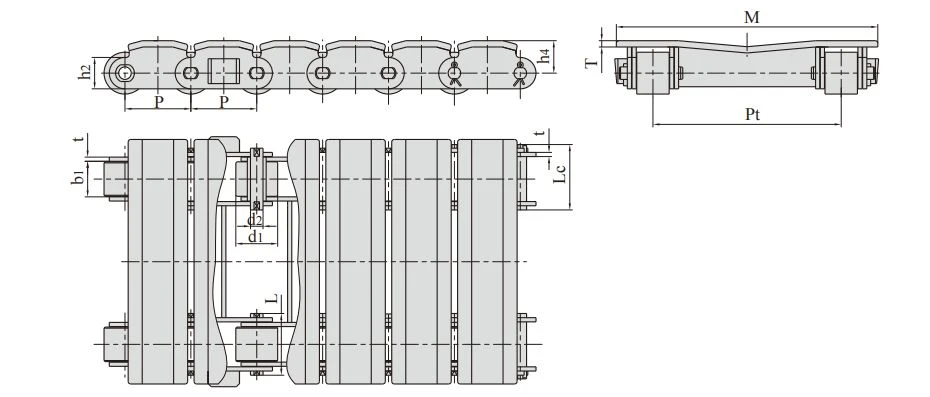

| Catena n. | Pece | Rullo diametro |
Larghezza fra piastre interne |
Spillo diametro |
Spillo lunghezza |
Piatto profondità |
Piatto spessore |
Allegato dimensione |
Trazione forza |
||||
| P | d1 massimo |
b1 min |
d2 massimo |
L massimo |
Lc massimo |
h2 massimo |
t massimo |
Pt | M | h4 | T | Q min |
|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | |
| FV63F18-P-63 | 63.0 | 40.0 | 22.0 | 12.0 | 45.6 | 50.0 | 30.0 | 4.0 | 180 | 240 | 31 | 6 | 86.7/19490 |

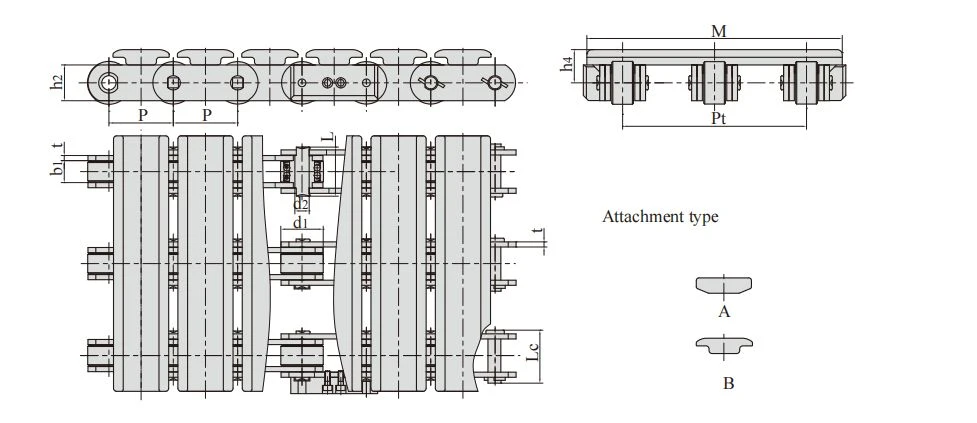

| Catena n. | Pece | Rullo diametro |
Larghezza fra piastre interne |
Spillo diametro |
Spillo lunghezza |
Piatto profondità |
Piatto spessore |
Allegato dimensione |
Trazione forza |
Allegato tipo |
|||
| P | d1 massimo |
b1 | d2 massimo |
L massimo |
Lc massimo |
h2 massimo |
t massimo |
Pt | M | h4 | Q min |
||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | ||
| P63F33 | 63 | 42.0 | 24.0 | 14.0 | 51.0 | 56.0 | 35.0 | 5.0 | 1130 | 1200 | 32.5 | 100.0/22480 | A |
| P63F45 | B | ||||||||||||

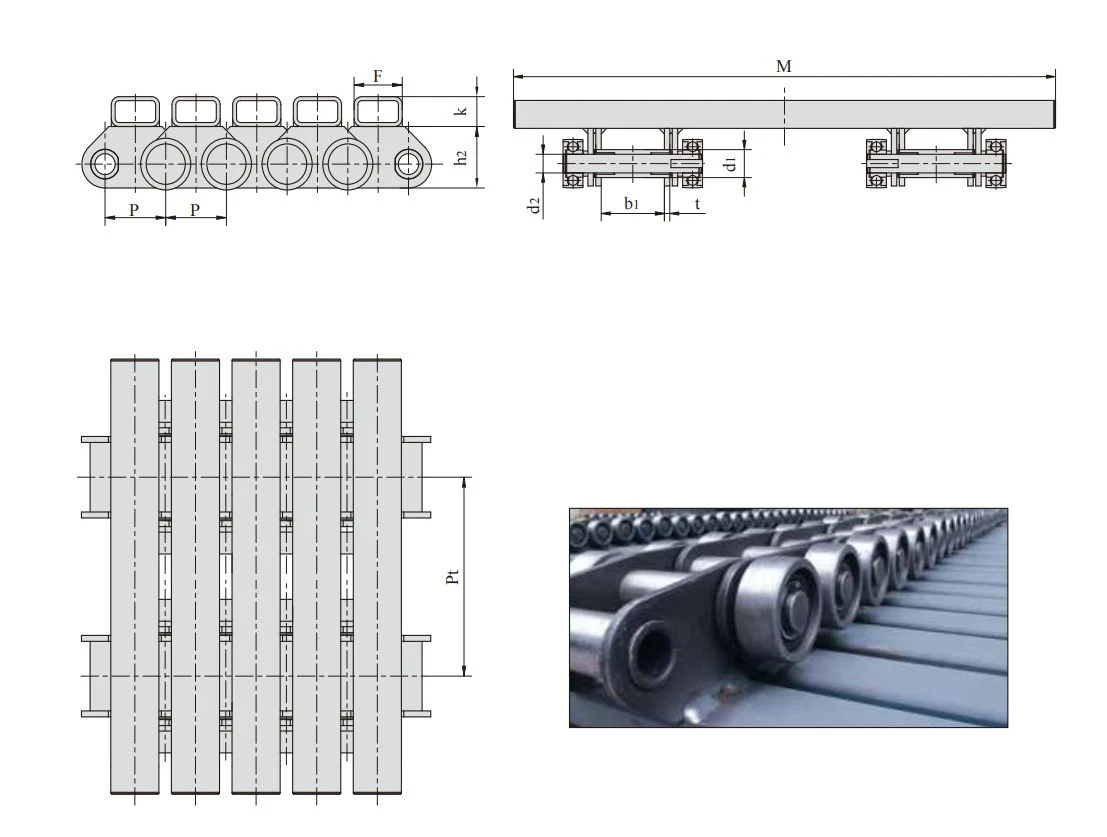

| Catena n. | Pece | Larghezza fra piastre interne |
Spillo diametro |
Cespuglio diametro |
Piatto profondità |
Piatto spessore |
Allegato dimensione |
Trazione forza |
|||
| P | b1 min |
d2 massimo |
d1 massimo |
h2 massimo |
t massimo |
F | K | Pt | M | Q min |
|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | |
| P63F23 | 63.0 | 70.0 | 20.0 | 30.0 | 61.8 | 6.0 | 50.0 | 30.0 | 688.0 | 1200.0 | 160.0/35993 |
Domande frequenti
D: La catenella graffia la superficie dei rotoli di carta?
R: La superficie liscia e lucida evita danni alla carta.
D: Questa catena può sopportare rotoli di carta di grandi dimensioni e pesanti?
R: La struttura rinforzata supporta il trasporto di carichi pesanti.
D:Se non riesci a trovare il prodotto sul nostro sito web, cosa fai dopo?
R: Inviaci una richiesta con le immagini e i disegni del prodotto tramite e-mail o in altri modi e controlleremo.
D: Quanto durano i tempi di consegna e la spedizione?
R: 1. Tempi di consegna-esempi: generalmente 10 giorni lavorativi.
2. Tempi di produzione-: 20-40 giorni lavorativi dopo aver ricevuto il deposito.
