Hangzhou Ocean Industry Co., Ltd. è uno dei principali produttori e fornitori di trasportatori ferroviari chiusi in Cina. Benvenuti nelle catene industriali durevoli all'ingrosso e nelle parti di trasmissione di potenza prodotte in Cina qui dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzi competitivi.

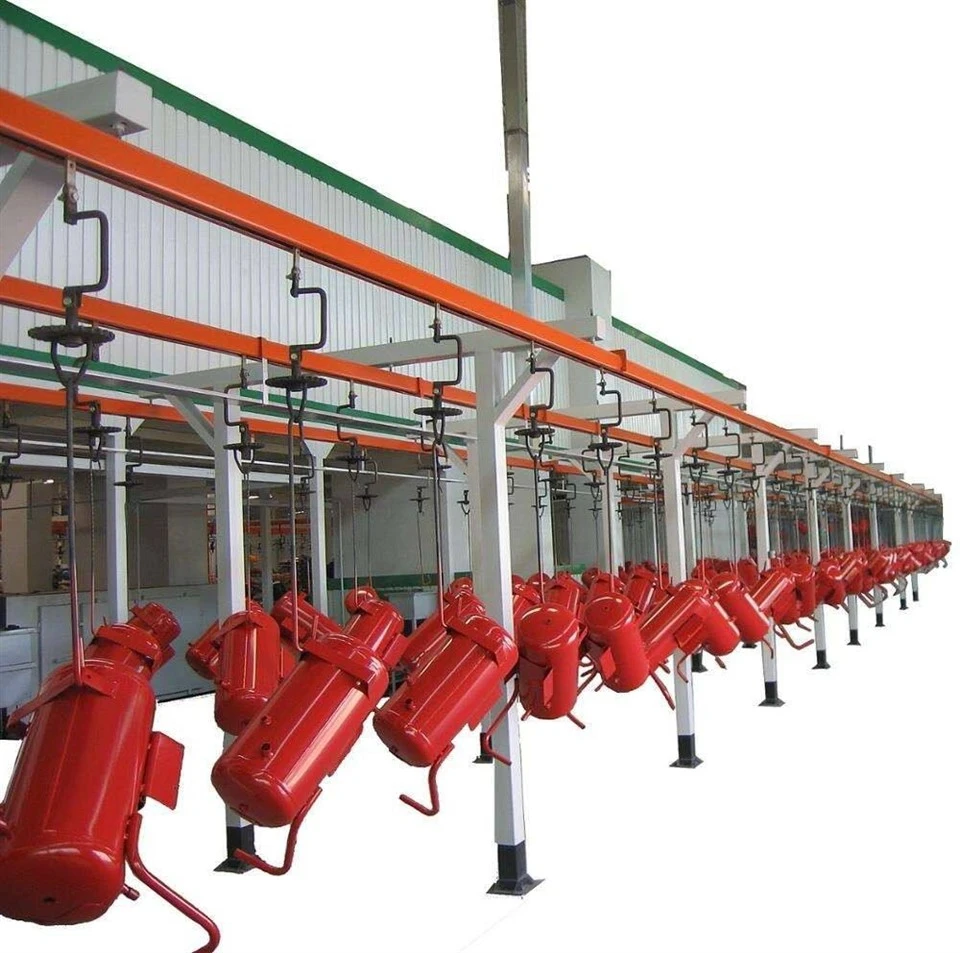

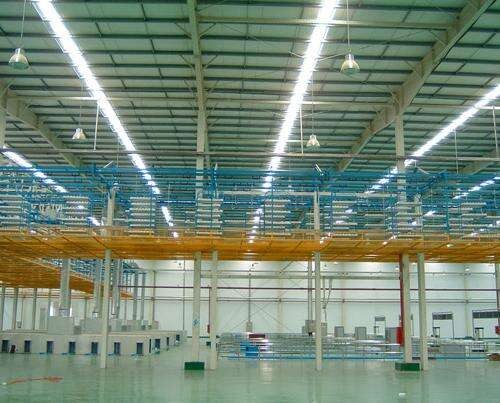

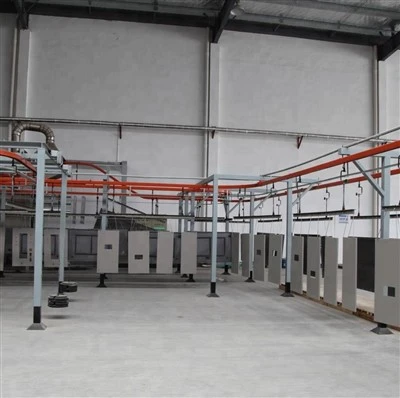

La guida chiusa leggera QXT è progettata per diverse applicazioni. Realizzato con materiali leggeri ma resistenti, fornisce una guida fluida per lo spostamento dell'attrezzatura. Con un design avanzato, offre precisione ed è adatto per la produzione, la logistica e l'automazione. La struttura chiusa protegge dai fattori ambientali. Facile da installare e mantenere, può essere personalizzato. Una soluzione affidabile per le esigenze industriali.

Parametro

Tipo Progetto	QXT-150	QXT-200 QXT-206	QXT-240 QXT-250	QXT-300
Passo maglie catena mm	150	200/206	240/250	300
Carico sospeso a punto singolo kg	8	30	50	120
Forza di trazione ammissibile della catena KN	2.5	3	5	10
Forza di rottura della catena KN	Maggiore o uguale a 2,5	Maggiore o uguale a 30	Maggiore o uguale a 50	Maggiore o uguale a 100
Peso catena kg/mt	2.83	5.2/5.1	7.6/7.9	13
Peso del binario kg/m	4.36	7.18	8.12	14.6
Velocità operativa m/min	0.26~2.6 0.52~5.2 0.87~8.7 1.21~12.1 1.51~15.1	1.18~1.8 0.25~2.5 0.36~3.6 0.51~5.1 0.62~6.2 0.88~8.8	0.34~3.4 0.5~5 0.7~7 1.12~11.2	0.2~2 0.3~3 0.41~4.1 0.61~6.1 1.04~10.4
Intervallo di variazione della velocità	1:10 continuo	1:10 continuo	1:10 continuo	1:10 continuo
Grado di temperatura operativa	-20~200	-20~200	-20~200	-20~200
Potenza trasportatore KW	0.75/1.1	1.1/1.5	1.5/2.2	3

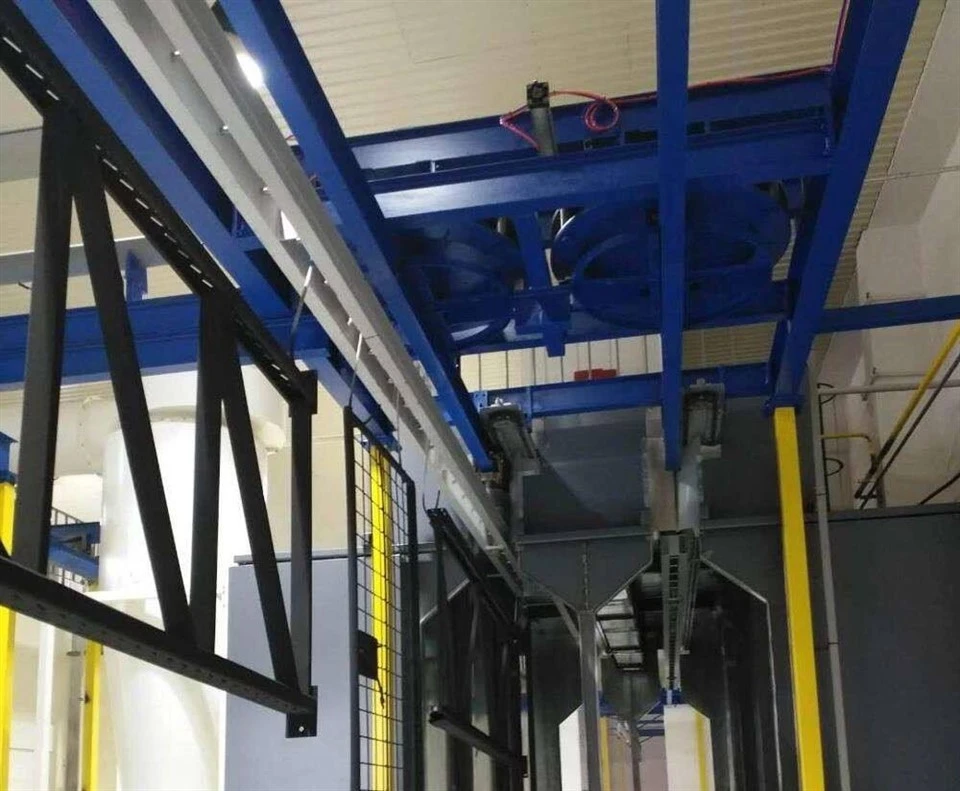

Guidareunità

La potenza del dispositivo di azionamento viene trasmessa al riduttore a girandola cicloidale attraverso la cinghia attraverso il motore di regolazione, e quindi dal riduttore al mandrino di azionamento attraverso il pignone della catena. Infine, la ruota motrice aziona direttamente la catena del trasportatore affinché si muova nella cavità chiusa del binario per trasportare in avanti gli oggetti sospesi. Quando si verifica un guasto durante il funzionamento e la forza di trazione è sovraccarica, la frizione di sicurezza regolabile impostata sul dispositivo di azionamento si disinnesta immediatamente e automaticamente e, allo stesso tempo, la sua semifrizione mobile preme l'interruttore di marcia elettrico, provocando l'arresto del motore e l'arresto dell'intera linea. Una volta eliminato il guasto,-innestare nuovamente l'estremità della frizione. A questo punto, il motore può essere avviato e funziona normalmente senza alcuna regolazione.

Progetto Tipo	A1	A2	L1	L2	L3	H1	H2
QXT-150	618	74	1600	1440	231	443	127
QXT-200.206	600	80	1800	1600	231	494	148
QXT-240.250	612	94	1950	1750	248	538	180
QXT-300	740	110	2200	2000	277	615	240

Binario dritto

Viene utilizzato affinché la catena del trasportatore scorra orizzontalmente e diritta. La lunghezza standard è di 6 metri. Può essere tagliato a qualsiasi lunghezza in base alle condizioni del sito di installazione.

Tipo	A	B	C	a
QXT-150	54	47	19	3.5
QXT-200.206	72	68	26	4
QXT-240.250	80	80	25	4
QXT-300	100	100	32	5

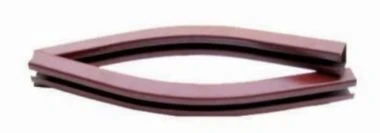

Curve orizzontali

Utilizzato per curve orizzontali di catene di trasporto, con raggio standard R500mm~R1000mm×180 gradi. Può essere tagliato a qualsiasi misura in base alle condizioni del sito di installazione. Anche le curve orizzontali possono essere personalizzate e lavorate secondo le esigenze del cliente.

Tipo	R	n
QXT-150	500,600	30,45,90,180
QXT-200 206	600,800	30,45,90,180
QXT-240 250	800,1000	30,45,90,180
QXT-300	800,1000	30,45,90,180

Inizia-l'assemblea

La funzione del dispositivo di tensionamento è quella di mantenere una forza di tensionamento relativamente stabile sull'intera catena del trasportatore durante il funzionamento e, allo stesso tempo, può assorbire o compensare l'espansione e la contrazione della catena del trasportatore dovute all'espansione, contrazione e deformazione termica causate dalla forza durante il funzionamento.

Progetto Tipo	R	L	L1	L2	H	S
QXT-150	500,600	1680,1780	600,800	150	47	300
QXT-200.206	600,800	1780,1980	800,1200	150	68	300
QXT-240.250	800,1000	1780,1980	1200,1600	150	80	300
QXT-300	800,1000	1980,2180	1200,1600	150	100	300

Arco superiore e binario curvo inferiore

Viene utilizzato per le parti ascendenti e discendenti della catena di trasporto. Può essere tagliato con qualsiasi angolazione in base alle condizioni del sito di installazione, ma l'angolo non deve essere superiore a 45 gradi. Allo stesso tempo si dovrebbe considerare l'influenza della distanza tra i due crocette adiacenti sui lati di salita e di discesa.

Tipo	R	grado
QXT-150	500,600	30 gradi, 45 gradi
QXT-200.206	600,800	30 gradi, 45 gradi
QXT-240.250	800,1000	30 gradi, 45 gradi
QXT-300	800,1000	30 gradi, 45 gradi

Staffa

La staffa è il metodo di connessione più comunemente utilizzato tra le rotaie. Quando si utilizza la connessione con staffa, è sufficiente saldare una staffa su entrambe le estremità dei due binari da collegare tra loro, quindi imbullonare insieme le due staffe. Basta collegarli.

Tipo	A	B	C	D	δ	φd
QXT-150	55	47	105	70	4	11
QXT-200 206	73	68	134	105	4	11
QXT-240 250	81	80	140	110	5	11
QXT-300	101	100	165	135	8	14

Piastra appendiabiti

Una piastra di sollevamento è un componente che si collega alla catena del trasportatore da un lato e all'oggetto sospeso dall'altro. Le piastre di sollevamento possono essere classificate in due tipi: fisse e rimovibili. I modelli QXT-240 e QXT-250 utilizzano piastre di sollevamento fisse fissate permanentemente alla catena del trasportatore. Tutte le altre piastre di sollevamento sono del tipo rimovibile. Le piastre di sollevamento rimovibili sono disponibili in tre design strutturali: standard, a Y e a trave.

Tipo di piastra appendiabiti Tipo		Standard				S-tipo					Stile trave-
Tipo di piastra appendiabiti Tipo		L	d	B	b	L	d	A	B	b	L	d	A	B	b
QXT-150	Tipo di piastra appendiabiti	88	8	16	10	221	8.5	150	16	10	88	10	150	20	14
QXT-150	Peso consentito della gruccia	8 kg				8 kg					15kg
QXT-200	Dimensioni piastra appendiabiti	120	8.5	18	10	234	8.5	200	18	12	120	12	200	18	10
QXT-200	Peso consentito della gruccia	30 kg				30 kg					55 kg
QXT-250	Dimensioni piastra appendiabiti	120	10.5	20	12						110	14.5	250	20	12
QXT-250	Peso consentito della gruccia	50 kg									90 kg
QXT-300	Dimensioni piastra appendiabiti	130	12.5	27	15						130	16.5	300	27	15
QXT-300	Peso consentito della gruccia	100kg									180kg
Angolo massimo del gancio		45 gradi				90 gradi					45 gradi

Curva orizzontale del tenditore di ritorno

Quando una catena trasportatrice sospesa richiede una svolta orizzontale di 180 gradi e si desidera un raggio di sterzata più piccolo, è possibile utilizzare un gruppo girevole come alternativa ai binari curvi orizzontali.

Progetto Tipo	R	B	H	H1
QXT-150	200	454	170	94
	250	554	170	94
	300	654	170	94
	350	750	170	94
QXT-200 206	250	572	180	115
	300	672	180	115
	350	772	180	115
	400	872	180	115
QXT-240 250	400	880	268	155
	450	980	268	155
	500	1080	268	155
	550	1180	268	155
	600	1280	268	155
QXT-300	400	900	278	175
	450	1000	278	175
	500	1100	278	175
	550	1200	278	175
	600	1300	278	175

Morsetto per appendiabiti

Una staffa di installazione è un componente di montaggio utilizzato per bloccare il binario del trasportatore durante l'installazione di una linea di trasporto.

Tipo	H	h	d	B	d	a	S
QXT-150	100	84	10	60	30	5	8
QXT-200.206	120	104	10	60	30	5	8
QXT-240.250	147	122	12	110	60	6	8
QXT-300	167	142	12	130	80	6	8

Sospensione del forno

Quando il percorso operativo attraversa aree ad alta-temperatura come quelle di cottura, è necessario installare giunti di dilatazione termica su entrambe le estremità della sezione ad alta-temperatura. Un'estremità del giunto di dilatazione termica deve essere saldata al binario e l'altra estremità deve avere un manicotto scorrevole che si collega ad un altro binario. È necessario mantenere uno spazio adeguato tra i due binari per consentire l'espansione e la deformazione termica.

Tipo	QXT-150	QXT-200260	QXT-240250	QXT-300
L	100	120	160	160
B	100	120	124	168
φd	13	13	12	11

Sezione di ispezione dei binari

Sul binario di ispezione è presente una finestra di accesso rimovibile attraverso la quale è possibile installare, rimuovere, ispezionare e sottoporre a manutenzione la catena del trasportatore. Ogni linea di trasporto dovrebbe essere dotata di almeno un set di binari di ispezione, mentre quelli più lunghi possono richiedere 2-3 set. Questi sono generalmente posizionati tra l'uscita dell'unità di trasmissione e il dispositivo di tensionamento, o in aree in cui la tensione della catena è inferiore e l'accesso per l'ispezione e la manutenzione è conveniente.

Rotatore a pignone

Sospensioni rotanti a 8 marce Sospensioni rotanti a 20 marce

Giunto di dilatazione termica

Quando il percorso operativo attraversa aree ad alta-temperatura come quelle di cottura, è necessario installare giunti di dilatazione termica su entrambe le estremità della sezione ad alta-temperatura. Un'estremità del giunto di dilatazione termica deve essere saldata al binario e l'altra estremità deve avere un manicotto scorrevole. Dovrebbe essere mantenuto uno spazio adeguato tra i due binari per compensare la deformazione termica.
