Hangzhou Ocean Industry Co., Ltd. è uno dei principali produttori e fornitori di giunti di tipo GL in Cina. Benvenuti nelle catene industriali durevoli all'ingrosso e nelle parti di trasmissione di potenza prodotte in Cina qui dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzi competitivi.

I giunti di tipo GL sono giunti ampiamente utilizzati nei macchinari industriali progettati pensando alla durabilità e alla precisione e la superficie è lavorata e fosfatata per migliorare la durata e la precisione. Inoltre, questi giunti necessitano di essere bilanciati dinamicamente per garantire le loro prestazioni quando la velocità di rotazione raggiunge la metà del limite operativo. È inoltre disponibile in diverse tipologie costruttive, come giunti a catena a rulli e giunti ad albero rigido scanalati, ecc.

L'accoppiamento della catena a rulli è solitamente costituito da due ruote dentate parallele e una catena a rulli a doppia- fila, che gli consente di funzionare a basse velocità, carichi pesanti e temperature elevate e ha una certa capacità di compensazione. I giunti rigidi scanalati sono adatti per applicazioni che richiedono una trasmissione di coppia elevata.

Inoltre, la nostra azienda può anche personalizzare in base alle esigenze dei nostri clienti e questi giunti sono ampiamente utilizzati in varie apparecchiature industriali, come pompe, ventilatori e altri sistemi di trasmissione, per connessioni efficienti e affidabili.

In sintesi, i giunti di tipo GL sono giunti versatili e ad alte- prestazioni, adatti a un'ampia gamma di applicazioni industriali e in grado di soddisfare le esigenze e gli standard di diversi clienti.

Parametro

Gamma di prodotti

Standard	Tipo di serie	Gamma di taglieb
ANSI	GL	GL44x40-GL124x118
DIN	GL	GL112x100-GL315x300

ANSI

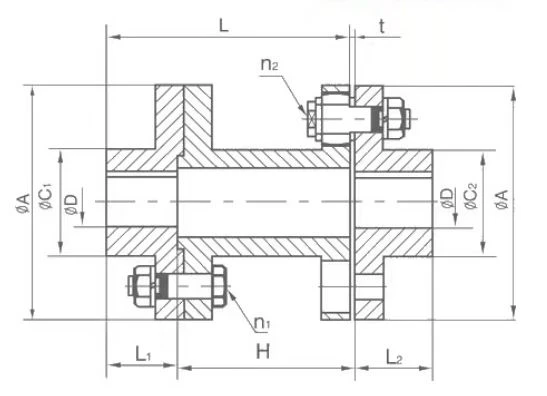

ANSI GL Type Couplings

Catalogo AXH	Dimensioni fondamentali						Foro		n		Coppia massima (in-libbre)	Rivoluzione massima (rpm)	peso libbre
Catalogo AXH	L	L1	C1	L2	C2	t	pilota	Massimo	M1	n2	Coppia massima (in-libbre)	Rivoluzione massima (rpm)	peso libbre
GL 44x40	51/4	17/16	2	19/16	2	0.118	-	11/8	4	4	292	4000	11.4
GL 50x40	57/16	15/8	23/16	13/4	23/16	0.118	-	11/4	4	4	646	4000	15.4
GL 55x40	511/16	17/8	23/16	2	213/16	0.118	-	11/2	6	6	1150	4000	20.4
GL 55x55	71/4	17/8	23/16	2	213/16	0.118	-	11/2	6	6	1150	4000	21.6
GL 63x40	515/16	21/16	31/8	23/16	31/8	0.118	-	13/4	8	8	1770	4000	26.4
GL 63x55	71/2	21/16	31/8	23/16	31/8	0.118	-	13/4	8	8	1770	4000	28.0
GL 71x40	63/16	23/8	31/2	21/2	31/2	0.118	-	2	8	8	2036	3500	34.2
GL 71x55	73/4	23/8	31/2	21/2	31/2	0.118	-	2	8	8	2036	3500	36.1
GL 71x63	95/16	23/8	31/2	21/2	31/2	0.118	-	2	8	8	2036	3500	37.9
GL 79x55	8	25/8	4	213/16	4	0.157	11/16	23/16	8	8	3894	3200	55.1
GL 79x71	99/16	25/8	4	213/16	4	0.157	11/16	23/16	8	8	3894	3200	57.3
GL79x79	113/16	25/8	4	213/16	4	0.157	11/16	23/16	8	8	3894	3200	59.6
GL 88x55	83/8	3	43/8	31/8	43/8	0.157	11/16	21/2	8	8	4524	2850	69.9
GL 88x71	915/16	3	43/8	31/8	43/8	0.157	11/16	21/2	8	8	4524	2850	72.8
GL 88x87	111/2	3	43/8	31/8	43/8	0.157	11/16	21/2	8	8	4524	2550	75.7
GL 100x55	83/4	33/8	5	31/2	5	0.157	3/4	23/4	8	8	7523	2550	102
GL 100x71	105/16	33/8	5	31/2	5	0.157	3/4	23/4	8	8	7523	2550	106
GL 100x87	117/8	33/8	5	31/2	5	0.157	3/4	23/4	8	8	7523	2550	110
GL 100x100	137/16	33/8	5	31/2	5	0.157	3/4	23/4	8	8	7523	2550	114
GL 110x71	1011/16	33/4	51/2	4	51/2	0.157	13/16	31/8	8	8	13275	2300	143
GL 110x87	121/4	33/4	51/2	4	51/2	0.157	13/16	31/8	8	8	13275	2300	148
GL 110x100	137/8	33/4	51/2	4	51/2	0.157	13/16	31/8	8	8	13275	2300	153
GL 110x118	157/16	33/4	51/2	4	51/2	0.157	13/16	31/8	8	8	13275	2300	158
GL 124x71	113/16	41/4	61/4	43/8	61/4	0.157	11/4	31/2	10	10	19470	2050	186
GL 124x87	123/4	41/4	61/4	43/8	61/4	0.157	11/4	31/2	10	10	19470	2050	193
GL 124x100	143/8	41/4	61/4	43/8	61/4	0.157	11/4	31/2	10	10	19470	2050	200
GL 124x118	1529/32	41/4	61/4	43/8	61/4	0.157	11/4	31/2	10	10	19470	2050	200

DIN

DIN GL Type Couplings

Catalogare AxX	Dimensioni fondamentali						Foro		n1	n2	Coppia massima (Nm)	Rivoluzione massima (giri/min)	Momento di inerzia (kg.㎠)	G (kg)
	L	L1	L2	C1	C2	t	poilot	massimo
GL-112x100 GL-125x100 GL-140x100 GL-140x140 GL-160x100	134 139 144 184 150	37 42 47 47 53	40 45 50 50 56	50 56 71 71 80	50 56 71 71 80	3 3 3 3 3	11 11 11 11 11	28 32 38 38 45	4 4 6 6 8	4 4 6 6 8	33 73 130 130 200	4000 4000 4000 4000 4000	79 140 220 230 380	5.53 7.47 9.9 10.5 12.8




GL-160x140 GL-180x100 GL-180x140 GL-180x180 GL-200x140	190 157 197 237 203	53 60 60 60 67	56 63 63 63 71	80 90 90 90 100	80 90 90 90 100	3 3 3 3 4	11 11 11 11 18	45 50 50 50 56	8 8 8 8 8	8 8 8 8 8	200 230 230 230 440	4000 3500 3500 3500 3200	390 620 630 640 1200	13.6 16.6 17.5 18.4 26.7




GL-200x180 GL-200x220 GL-224x140 GL-224x180 GL-224x220	243 283 212 252 292	67 67 76 76 76	71 71 80 80 80	100 100 112 112 112	100 100 112 112 112	4 4 4 4 4	18 18 18 18 18	56 56 63 63 63	8 8 8 8 8	8 8 8 8 8	440 440 510 510 510	3200 3200 2850 2850 2850	1300 1300 2000 2000 2000	27.8 28.9 33.9 35.3 36.7




GL-250x140 GL-250x180 GL-250x220 GL-250x260 GL-280x180	222 262 302 342 272	86 86 86 86 96	90 90 90 90 100	125 125 125 125 140	125 125 125 125 140	4 4 4 4 4	20 20 20 20 30	71 71 71 71 80	8 8 8 8 8	8 8 8 8 8	850 850 850 850 1500	2550 2550 2550 2550 2300	3600 3700 3700 3800 6200	49.6 51.5 53.4 55.3 69.4




GL-280x220 GL-280x260 GL-280x300 GL-315x180 GL-315x220	312 352 392 284 324	96 96 96 108 108	100 100 100 112 112	140 140 140 160 160	140 140 140 160 160	4 4 4 4 4	30 30 30 32 32	80 80 80 90 90	8 8 8 10 10	8 8 8 10 10	1500 1500 1500 2200 2200	2300 2300 2300 2050 2050	6300 6400 6500 10000 10000	71.8 74.2 76.6 90.6 93.7




GL-315x260 GL-315x300	364 404	108 108	112 112	160 160	160 160	4 4	32 32	90 90	10 10	10 10	2200 2200	2050 2050	11000 11000	96.8 99.8
