Hangzhou Ocean Industry Co., Ltd. è uno dei principali produttori e fornitori di ingranaggi a vite senza fine e con foro di serie in Cina. Benvenuti nelle catene industriali durevoli all'ingrosso e nelle parti di trasmissione di potenza prodotte in Cina qui dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzi competitivi.

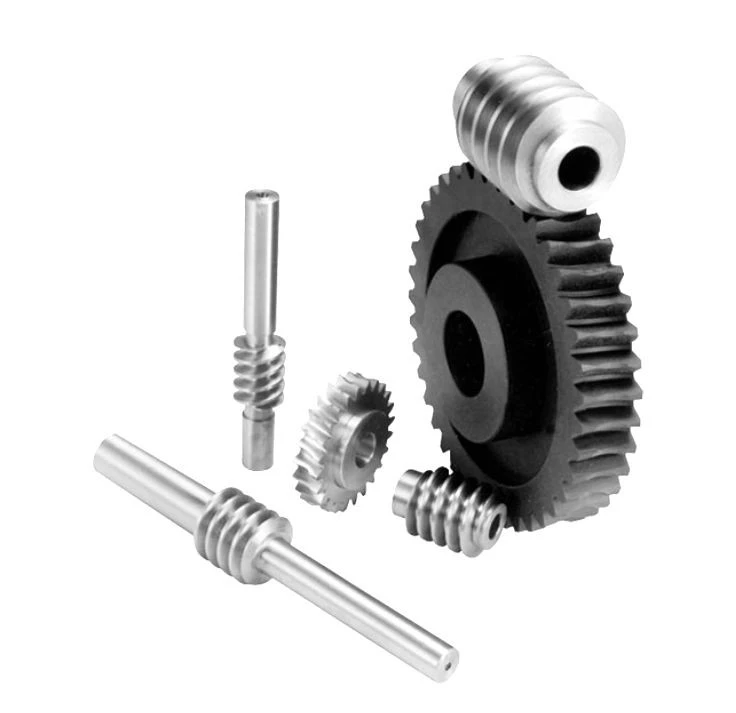

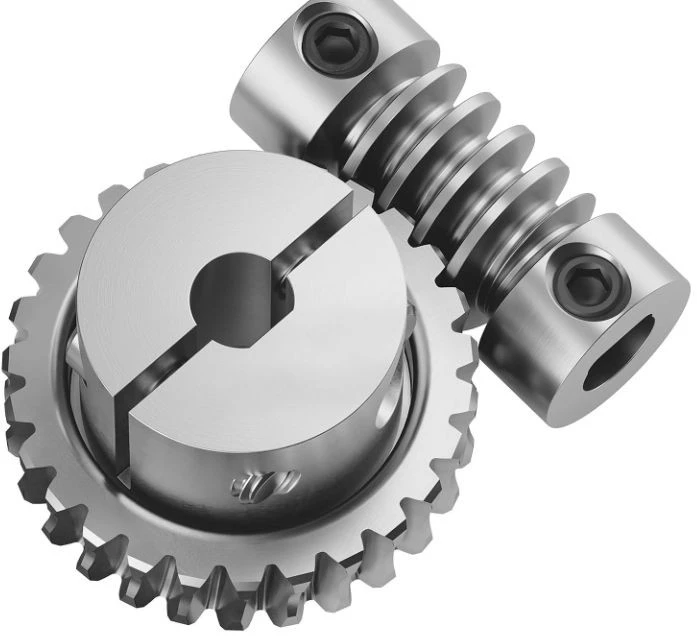

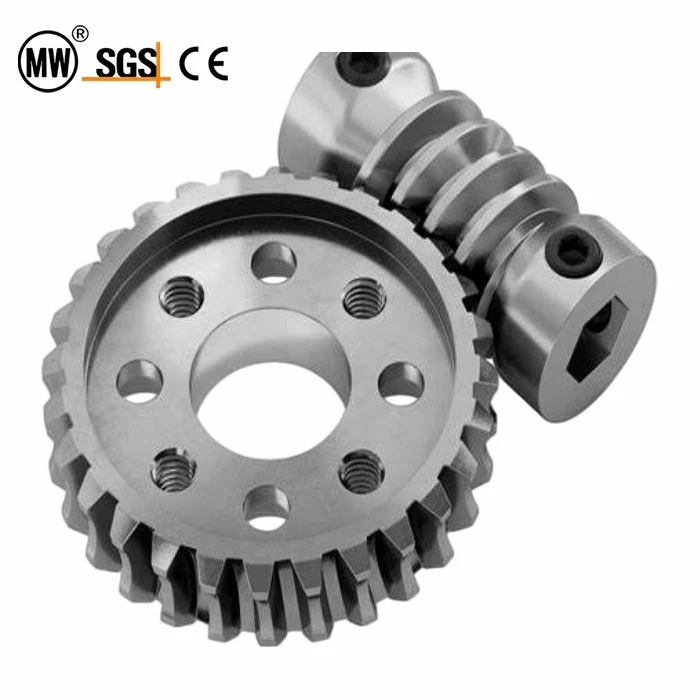

Gli ingranaggi a vite senza fine e a vite senza fine con foro di serie sono dispositivi di trasmissione meccanica ampiamente utilizzati in varie apparecchiature industriali e di consumo. Questo sistema di ingranaggi è costituito da un ingranaggio a vite senza fine e da una ruota elicoidale, tipicamente utilizzati per ottenere rapporti di riduzione e coppia in uscita elevati. La caratteristica principale degli ingranaggi a vite senza fine è la loro filettatura a spirale, che consente loro di ottenere grandi rapporti di riduzione in uno spazio ridotto.
Sono comunemente utilizzati in scenari applicativi che richiedono la conversione da alta-velocità a bassa-velocità, come macchinari industriali, attrezzature pesanti e alcuni prodotti di elettronica di consumo. Inoltre, a causa delle loro caratteristiche auto-bloccanti, questi ingranaggi sono stati ampiamente utilizzati anche in alcuni dispositivi di posizionamento. L'efficiente trasmissione della coppia e il design compatto consentono di fornire prestazioni eccellenti in uno spazio limitato, mentre la funzione auto-bloccante aumenta l'affidabilità del sistema, soprattutto nelle applicazioni che richiedono un controllo preciso della posizione. Sono disponibili più angoli di pressione e numeri di denti per soddisfare le esigenze di diversi scenari applicativi.
In sintesi, gli ingranaggi a vite senza fine e a vite senza fine con foro di serie svolgono un ruolo importante in vari tipi di apparecchiature meccaniche grazie alle loro prestazioni efficienti e affidabili. Questi sistemi di ingranaggi forniscono soluzioni affidabili sia per la produzione industriale che per i dispositivi elettronici di consumo di tutti i giorni.
Parametro
Gamma di prodotti
| Standard | Tipo di serie | Gamma di dimensioni |
| ANSI | 141/2 gradi, 4DP | Da WG420 a WG464 |
| 14 1/2 gradi ,6DP | Da WG620 a WG672 | |
| 14 1/2 gradi, 8DP | Da WG820 a WG880 | |
| 14 1/2 gradi, 10DP | Da WG1020 a WG1080 | |
| 14 1/2 gradi, 12DP | Da WG1220 a WG12100 | |
| 14 1/2 gradi, 16DP | da WG1620 a WG1650 | |
| DIN | Tipo1 | Mod.1.0-2.5,40mm |
| Tipo1 | Mod.1.0-3.0,50mm | |
| Tipo1 | Mod.1.0-3.15,63mm | |
| Tipo2 | Mod.1.25 -4.0,80 mm | |
| Tipo2 | Mod.1.6-5.0,100mm | |
| Tipo2 | Mod.2.0-6.3,125mm |
ANSI

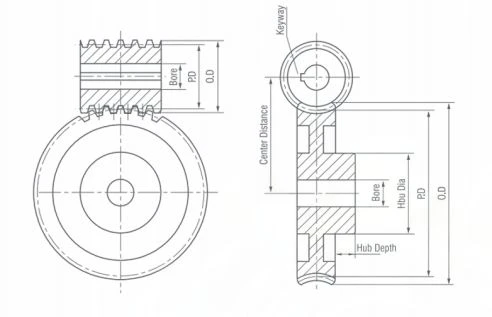

Vite senza fine e ingranaggi a vite senza fine Angolo di pressione di 141/2 gradi 3DP
3DP 2''Viso
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre | Stile |
| WG318 | 18 | 6.00 | 1 | 3 | 11/2 | 16.2 | CWE.CSP |
| WG324 | 24 | 8.00 | 11/2 | 31/2 | 11/2 | 22.8 | CSP |
| WG330 | 30 | 10.00 | 11/2 | 31/2 | 11/2 | 30.2 | CSP |
| WG336 | 36 | 12.00 | 11/2 | 31/2 | 11/2 | 36.4 | CSP |
| WG354 | 54 | 18.00 | 11/2 | 4 | 11/2 | 60.2 | CSP |
W3-S
Vite senza fine e ingranaggi a vite senza fine Angolo di pressione di 141/2 gradi 4DP
4DP 1 1/2''Viso
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre |
Stile |
| WG420 | 20 | 5.00 | 1 | 21/2 | 11/4 | 8.4 | CWE,CSP |
| WG424 | 24 | 6.00 | 1 | 21/2 | 11/4 | 12.9 | CWE,CSP |
| WG432 | 32 | 8.00 | 11/4 | 3 | 11/4 | 15.6 | CWE,CSP |
| WG440 | 40 | 10.00 | 11/4 | 3 | 11/4 | 27.5 | CWE,CSP |
| WG448 | 48 | 12.00 | 11/2 | 4 | 11/4 | 34.1 | CWE,CSP |
| WG464 | 64 | 16.00 | 11/2 | 4 | 11/4 | 43.9 | CSP |

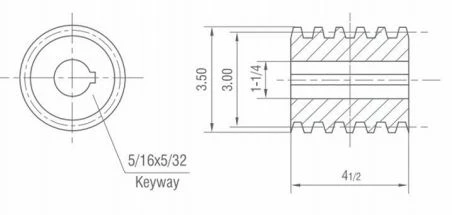

W4-S

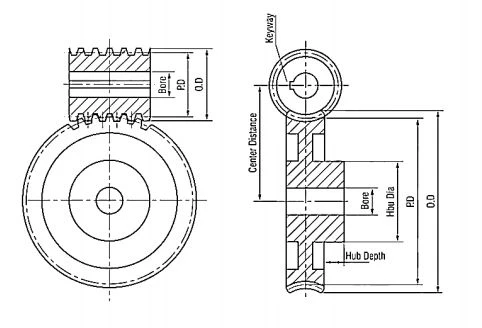

Vite senza fine e ingranaggi a vite senza fine Angolo di pressione di 141/2 gradi 6DP
6DP 1'' Volto
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre | Stile |
| WG620 | 20 | 3.333 | 3/4 | 17/8 | 7/8 | 2.5 | CWE,CSP |
| WG624 | 24 | 4.000 | 3/4 | 17/8 | 7/8 | 3.6 | CWE,CSP |
| WG630 | 30 | 5.000 | 7/8 | 21/4 | 7/8 | 5.0 | CWE,CSP |
| WG636 | 36 | 6.000 | 1 | 21/2 | 7/8 | 6.0 | CWE,CSP |
| WG640 | 40 | 6.667 | 1 | 21/2 | 7/8 | 7.6 | CWE.CSP |
| WG648 | 48 | 8.000 | 11/4 | 23/4 | 1 | 9.2 | CWE,CSP |
| WG660 | 60 | 10.000 | 11/4 | 3 | 11/4 | 13.7 | CWE,CSP |
| WG672 | 72 | 12.000 | 11/4 | 3 | 11/4 | 14.9 | CWE,CSP |
W6-S
6DP 1'' Volto
| Numero Patr | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre |
Stile |
| WG620D | 20 | 3.333 | 1 | 23/4 | 1 | 3.3 | CPL |
| WG624D | 24 | 4.000 | 11/4 | 23/4 | 1 | 4.1 | CPL |
| WG630D | 30 | 5.000 | 11/4 | 23/4 | 1 | 5.2 | CWE,CSP |
| WG640D | 40 | 6.667 | 11/4 | 23/4 | 1 | 7.6 | CWE,CSP |
W6-D
6DP 1'' Volto
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre | Stile |
| WG620Q | 20 | 3.333 | 1 | 23/4 | 1 | 3.4 | CPL |
| WG624Q | 24 | 4.000 | 11/4 | 23/4 | 1 | 4.1 | CPL |
W6-Q
Vite senza fine e ingranaggi a vite senza fine Angolo di pressione di 141/2 gradi 8DP
Faccia 8DP 3/4''
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre | Stile |
| WG820 | 20 | 2.500 | 3/4 | 13/4 | 3/4 | 1.3 | CPL |
| WG830 | 30 | 3.750 | 3/4 | 13/4 | 3/4 | 2.4 | CPL |
| WG840 | 40 | 5.000 | 1 | 23/8 | 7/8 | 3.7 | CWE.CSP |
| WG848 | 48 | 6.000 | 1 | 23/8 | 7/8 | 4.5 | CWE.CSP |
| WG850 | 50 | 6.250 | 1 | 23/8 | 7/8 | 5.1 | CWE.CSP |
| Gruppo di lavoro860 | 60 | 7.500 | 1 | 21/2 | 7/8 | 6.1 | CWE.CSP |
| WG880 | 80 | 10.000 | 11/4 | 3 | 7/8 | 8.9 | CWE.CSP |

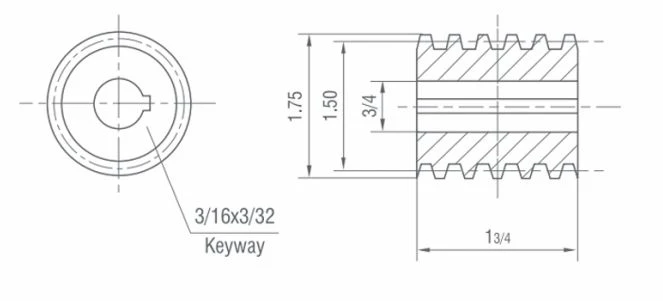

W8-S
Faccia 8DP 3/4''
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre |
Stile |
| WG820D | 20 | 2.500 | 1 | 2 | 3/4 | 1.2 | CPL |
| WG830D | 30 | 3.750 | - | 21/4 | 3/4 | 2.5 | CPL,CSP |
| WG840D | 40 | 5.000 | - | 21/4 | 3/4 | 3.4 | CWE,CSP |

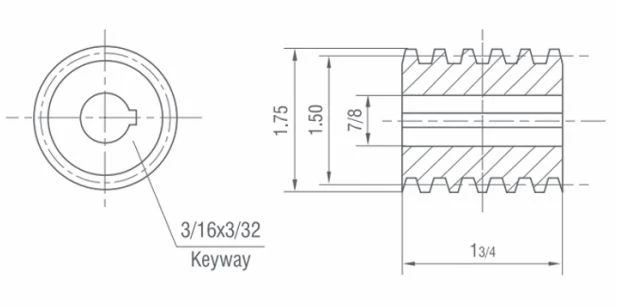

W8-D
Faccia 8DP 3/4''
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre |
Stile |
| WG820Q | 20 | 2.500 | 1 | 2 | 3/4 | 1.2 | CPL |
| WG830Q | 30 | 3.750 | 1 | 21/4 | 3/4 | 2.5 | CPL,CSP |
W8-Q

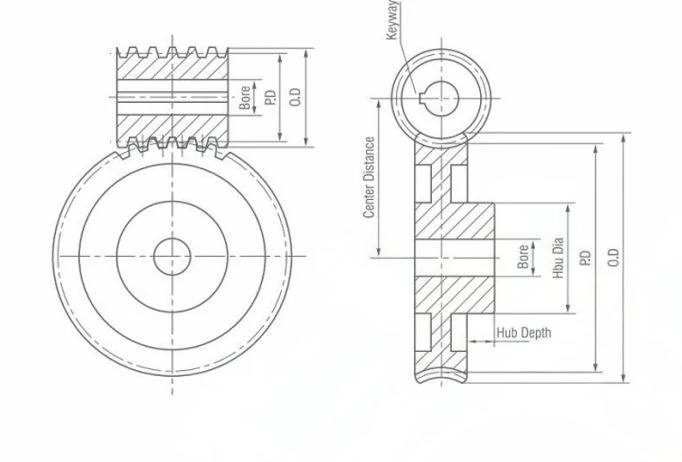

Vite senza fine e ingranaggi a vite senza fine Angolo di pressione di 141/2 gradi 10DP
10DP 5/8'' Faccia
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre |
Stile |
| WG1020 | 20 | 2.00 | 1/2 | 11/4 | 3/4 | 0.7 | CPL |
| WG1030 | 30 | 3.00 | 5/8 | 13/4 | 3/4 | 1.5 | CPL |
| WG1040 | 40 | 4.00 | 5/8 | 13/4 | 3/4 | 1.8 | CWE,CSP |
| WG1050 | 50 | 5.00 | 3/4 | 2 | 3/4 | 2.8 | CWE,CSP |
| WG1060 | 60 | 6.00 | 3/4 | 2 | 3/4 | 3.6 | CWE,CSP |
| WG1080 | 80 | 8.00 | 3/4 | 2 | 3/4 | 4.8 | CWE,CSP |
| WG1080 | 100 | 10.00 | 3/4 | 2 | 3/4 | 6.0 | CWE,CSP |
W10-S
10DP 5/8'' Faccia
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre | Stile |
| WG1020D | 20 | 2.00 | 7/8 | 15/8 | 5/8 | 0.65 | CPL |
| WG1030D | 30 | 3.00 | 7/8 | 13/4 | 5/8 | 1.3 | CPL,CS |
| WG1040D | 40 | 4.00 | 7/8 | 13/4 | 5/8 | 1.6 | CWE,CS |
| WG1050D | 50 | 5.00 | 7/8 | 2 | 1 | 2.9 | CWE, CS |
| WG1060D | 60 | 6.00 | 7/8 | 2 | 1 | 3.0 | CWE,CS |
W10-D
Vite senza fine e ingranaggi a vite senza fine Angolo di pressione di 141/2 gradi 10DP
10DP 5/8'' Faccia
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre |
Stile |
| WG1020Q | 20 | 2.00 | 7/8 | 15/8 | 5/8 | 0.64 | CPL |
| WG1030Q | 30 | 3.00 | 7/8 | 13/4 | 5/8 | 1.3 | CPL,CSP |
| WG1040 | 40 | 4.00 | 7/8 | 13/4 | 5/8 | 1.6 | CWE,CSP |

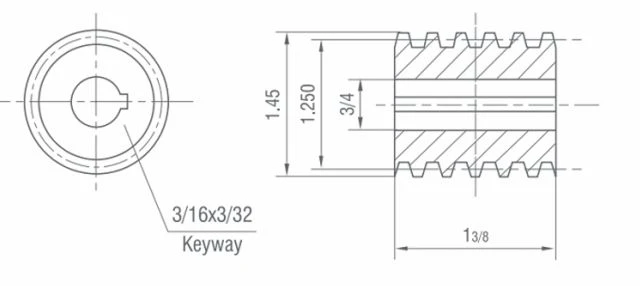

W10-Q
Vite senza fine e ingranaggi a vite senza fine Angolo di pressione di 141/2 gradi 12DP
Faccia 12DP 1/2''
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre | Stile |
| WG1220 | 20 | 1 .660 | 1/2 | 11/4 | 5/8 | 0.35 | CPL |
| WG1230 | 30 | 2.500 | 1/2 | 11/4 | 5/8 | 0.71 | CPL,CSP |
| WG1240 | 40 | 3.333 | 5/8 | 11/2 | 3/4 | 1.2 | CPL,CSP |
| WG1250 | 50 | 4.166 | 5/8 | 11/2 | 3/4 | 1.5 | CWE,CSP |
| WG1260 | 60 | 5.000 | 5/8 | 13/4 | 3/4 | 2.0 | CWE,CSP |
| WG1280 | 80 | 6.666 | 5/8 | 21/2 | 3/4 | 3.9 | CWE,CSP |
| WG12100 | 100 | 8.333 | 3/4 | 2 | 3/4 | 4.4 | CWE,CSP |
W12-S
Faccia 12DP 1/2''
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre | Stile |
| WG1220D | 20 | 1.666 | 1/2 | 11/4 | 1/2 | 0.32 | CPL |
| WG1230D | 30 | 2.500 | 3/4 | 11/2 | 5/8 | 0.78 | CPL |
| WG1240D | 40 | 3.333 | 3/4 | 13/4 | 5/8 | 1.3 | CPL,CSP |

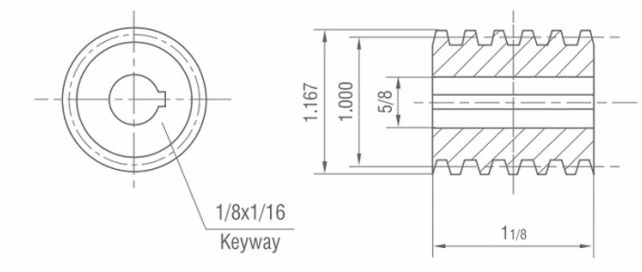

W12-D
Faccia 12DP 1/2''
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre |
Stile |
| WG1220Q | 20 | 1 .666 | 1/2 | 11/4 | 1/2 | 0.32 | CP |
| WG1230Q | 30 | 2.500 | 3/4 | 11/2 | 5/8 | 0.38 | CP |
| WG1240 | 40 | 3.333 | 3/4 | 13/4 | 5/8 | 0.80 | CPL, C |
W12-Q

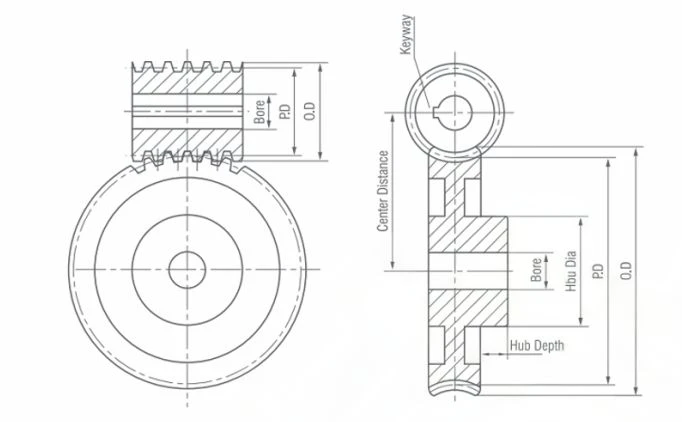

Vite senza fine e ingranaggi a vite senza fine Angolo di pressione 141/2 gradi 16DP
Faccia 16DP 5/16''
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre |
Stile |
| WG1620 | 20 | 1.250 | 1/4 | 5/8 | 5/16 | 0.13 | CPL |
| WG1630 | 30 | 1.875 | 5/16 | 3/4 | 3/8 | 0.28 | CPL,CSP |
| WG1640 | 40 | 2.500 | 5/16 | 3/4 | 3/8 | 0.42 | CPL,CSP |
| WG1650 | 50 | 3.125 | 3/8 | 7/8 | 7/16 | 0.50 | CPL,CSP |
W16-S
Faccia 16DP 5/6''
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre | Stile |
| WG1620D | 20 | 1.250 | 1/4 | 5/8 | 5/16 | 0.14 | CPL |

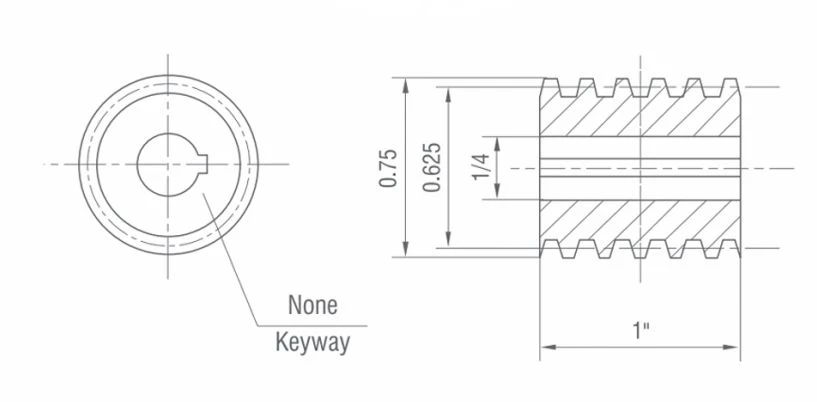

W16-D
Faccia 16DP 5/16''
| Numero di parte | Z | PD | Foro | Diametro mozzo | Profondità del mozzo | peso libbre | Stile |
| WG1620 | 20 | 1.25 | 1/4 | 5/8 | 5/16 | 0.14 | CPL |
W16-Q
DIN
| Modulo | Tipo | d | da | ND | L1 | L2 | G | L | B | kg |
| 1.0 | 1 | 14 | 16 | 11 | 6 | - | 24 | 30 | 6 | 0.12 |
| 1.5 | 1 | 25 | 28 | 21 | 10 | - | 40 | 50 | 8 | 0.16 |
| 2.0 | 1 | 32 | 36 | 25 | 10 | - | 45 | 55 | 8 | 0.30 |
| 3.0 | 2 | 38 | 44 | 30 | 12 | 3 | 46 | 61 | 15 | 0.40 |
| 4.0 | 2 | 50 | 58 | 40 | 15 | 4 | 62 | 81 | 20 | 1.20 |
| 5.0 | 2 | 62 | 72 | 50 | 18 | 5 | 80 | 103 | 25 | 1.80 |
| 6.0 | 2 | 80 | 92 | 65 | 20 | 20 | 80 | 120 | 25 | 3.60 |

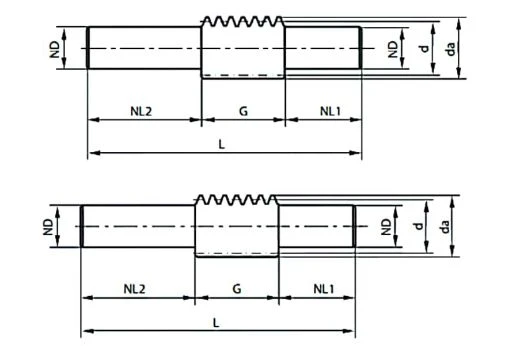

| Modulo | Tipo | d | da | ND | NL1 | G | NL2 | L | kg |
| 1.0 | 1 | 14 | 16 | 10 | 30 | 24 | 2 | 74 | 0.06 |
| 1.5 | 1 | 25 | 28 | 20 | 40 | 40 | 30 | 110 | 0.30 |
| 2.0 | 1 | 32 | 36 | 25 | 50 | 45 | 36 | 131 | 0.62 |
| 3.0 | 2 | 38 | 44 | 30 | 130 | 46 | 90 | 266 | 1.60 |
| 4.0 | 2 | 50 | 58 | 40 | 175 | 62 | 120 | 357 | 3.80 |
| 5.0 | 2 | 62 | 72 | 50 | 220 | 80 | 150 | 450 | 7.60 |
| 6.0 | 2 | 80 | 92 | 65 | 220 | 80 | 150 | 450 | 12.80 |

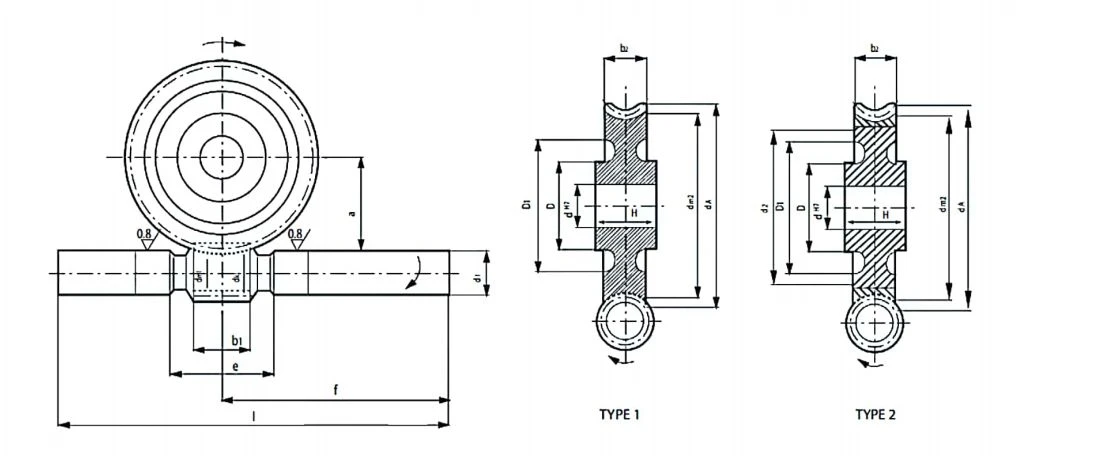

Interasse a=40mm Tipo1
| Modulo | i | Z1 | Verme | Z2 | Ingranaggio a vite senza fine | kg | ||||||||||||
| dm1 | dk1 | d1 | b1 | e | f | i | dm2 | dA | b2 | H | D | D1 | dH7 | |||||
| 1.0 | 62:1 | 1 | 18.0 | 20 | 17.5 | 2.5 | 50 | 100 | 150 | 62 | 62.0 | 65.0 | 12 | 25 | 40 | - | 15 | 0.69 |
| 1.25 | 50:1 | 1 | 17.5 | 20 | 17.5 | 25 | 50 | 100 | 150 | 50 | 62.5 | 66.3 | 12 | 25 | 40 | - | 15 | 0.69 |
| 1.50 | 41:1 | 1 | 17.0 | 20 | 17.5 | 25 | 50 | 100 | 150 | 41 | 63.0 | 67.5 | 12 | 25 | 40 | - | 15 | 0.68 |
| 20.5:1 | 2 | 17.0 | 20 | 17.5 | 25 | 50 | 100 | 150 | 41 | 63.0 | 67.5 | 12 | 25 | 40 | - | 15 | 0.68 | |
| 20 | 29:1 | 1 | 20.0 | 24 | 17.5 | 28 | 50 | 100 | 150 | 29 | 60.0 | 66.0 | 14 | 25 | 40 | - | 15 | 0.71 |
| 15:1 | 2 | 16.0 | 20 | 17.5 | 25 | 50 | 100 | 150 | 30 | 64.0 | 70.0 | 14 | 25 | 40 | - | 15 | 1.72 | |
| 6.75:1 | 4 | 16.0 | 20 | 17.5 | 25 | 50 | 100 | 150 | 27 | 64.0 | 70.0 | 14 | 25 | 40 | - | 15 | 0.72 | |
| 2.5 | 12:1 | 2 | 19.5 | 24 5 | 17.5 | 30 | 50 | 400 | 150 | 24 | 60.5 | 68.0 | 16 | 25 | 40 | - | 15 | 0.73 |
Interasse a=50mm Tipo1
| Modulo | i | Z1 | Verme | Z2 | Ingranaggio a vite senza fine | kg | ||||||||||||
| dm1 | dk1 | d1 | b1 | e | f | i | dm2 | dA | b2 | H | D | D1 | dH7 | |||||
| 1.0 | 82:1 | 1 | 17.0 | 19.0 | 17.5 | 25 | 50 | 115 | 180 | 82 | 83.0 | 86.0 | 12 | 30 | 50 | 61.0 | 20 | 1.00 |
| 1.25 | 62:1 | 1 | 23.4 | 24.9 | 20.5 | 25 | 50 | 115 | 180 | 62 | 77.6 | 81.0 | 15 | 30 | 50 | - | 20 | 1.20 |
| 1.5 | 52:1 | 1 | 21.0 | 24.0 | 20.5 | 28 | 60 | 115 | 180 | 52 | 29.0 | 83.5 | 14 | 30 | 50 | 66.0 | 20 | 1.20 |
| 26:1 | 2 | 21.0 | 24.0 | 20.5 | 28 | 60 | 115 | 180 | 52 | 79.3 | 82.4 | 14 | 30 | 50 | 66.0 | 20 | 1.20 | |
| 2.0 | 38:1 | 1 | 22.4 | 26.4 | 20.5 | 32 | 60 | 115 | 180 | 38 | 77.6 | 84.0 | 18 | 30 | 50 | 71.5 | 20 | 1.20 |
| 19:1 | 2 | 22.4 | 26.4 | 20.5 | 32 | 60 | 115 | 180 | 38 | 77.6 | 84.0 | 18 | 30 | 50 | 71.5 | 20 | 1.20 | |
| 9:1 | 4 | 22.4 | 26.4 | 20.5 | 32 | 60 | 115 | 180 | 36 | 27.6 | 84.0 | 18 | 30 | 50 | 71.5 | 20 | 1.15 | |
| 2.5 | 29:1 | 1 | 26.5 | 31.5 | 20.5 | 36 | 60 | 115 | 180 | 39 | 73.5 | 81.0 | 20 | 30 | 50 | - | 20 | 1.30 |
| 14:1 | 2 | 26.5 | 31.5 | 20.5 | 36 | 60 | 115 | 180 | 28 | 73.5 | 81.0 | 20 | 30 | 50 | - | 20 | 1.30 | |
| 6.75:1 | 4 | 26.5 | 31.5 | 20.5 | 36 | 60 | 115 | 180 | 27 | 73.5 | 81.0 | 20 | 30 | 50 | - | 20 | 1.45 | |
| 3.0 | 12:1 | 2 | 25.5 | 31.5 | 20.5 | 387 | 60 | 115 | 180 | 24 | 74.5 | 83.5 | 18 | 30 | 50 | 71.5 | 20 | 1.30 |
Interasse a=63mm Tipo1
| Modulo | i | Z1 | Verme | z2 | Ingranaggio a vite senza fine | Kg | ||||||||||||
| dm1 | dk1 | d1 | b1 | e | f | i | dm2 | dA | b2 | H | D | D1 | dH7 | |||||
| 1.0 | 109:1 | 1 | 17.0 | 19.0 | 20.5 | 28 | 60 | 130 | 210 | 109 | 109.0 | 112 | 13 | 35 | 60 | 91 | 25 | 1.70 |
| 1.25 | 82:1 | 1 | 22.4 | 24.9 | 20.5 | 28 | 60 | 130 | 210 | 82 | 103.0 | 109 | 15 | 35 | 60 | 87 | 25 | 1.65 |
| 1.6 | 61:1 | 1 | 28.0 | 31.2 | 25.5 | 32 | 60 | 120 | 210 | 61 | 98.0 | 103 | 18 | 35 | 60 | 83 | 25 | 2.05 |
| 2.0 | 51:1 | 1 | 27.4 | 26.4 | 25.5 | 36 | 75 | 130 | 210 | 51 | 103.6 | 110 | 18 | 35 | 60 | 86 | 25 | 2.10 |
| 25.5:1 | 2 | 22.4 | 26.4 | 25.5 | 36 | 75 | 130 | 210 | 51 | 103.6 | 110 | 18 | 35 | 60 | 86 | 25 | 2.10 | |
| 12.25:1 | 4 | 22.4 | 26.4 | 25.5 | 36 | 75 | 130 | 210 | 49 | 103.6 | 110 | 18 | 35 | 60 | 86 | 25 | 2.00 | |
| 2.5 | 39:1 | 1 | 26.5 | 31.5 | 25.5 | 40 | 75 | 130 | 210 | 39 | 995 | 107 | 20 | 35 | 60 | 81 | 25 | 2.20 |
| 19.5:1 | 2 | 26.5 | 31.5 | 25.5 | 40 | 75 | 130 | 210 | 39 | 99.5 | 107 | 20 | 35 | 60 | 81 | 25 | 2.15 | |
| 9.25:1 | 4 | 26.5 | 31.5 | 25.5 | 40 | 75 | 130 | 210 | 37 | 99.5 | 107 | 20 | 35 | 60 | 81 | 25 | 2.20 | |
| 3.15 | 29:1 | 1 | 335 | 39.8 | 25.5 | 45 | 75 | 130 | 210 | 29 | 92.5 | 102 | 26 | 35 | 60 | 79 | 25 | 2.30 |
| 14.5:1 | 2 | 33.5 | 39.8 | 28.5 | 45 | 75 | 130 | 210 | 29 | 92.5 | 102 | 26 | 35 | 60 | 79 | 25 | 2.30 | |
| 6.75:1 | 4 | 335 | 39.8 | 25.5 | 45 | 75 | 130 | 210 | 27 | 925 | 102 | 26 | 35 | 60 | 79 | 25 | 2.30 | |

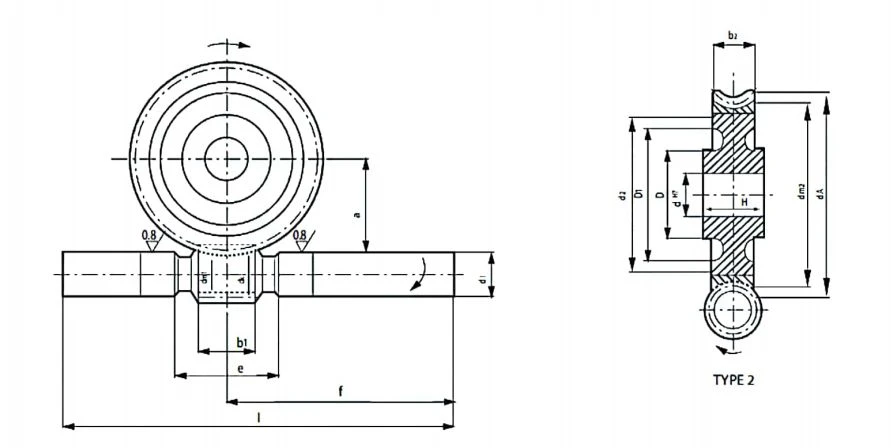

Interasse a=80mm Tipo2
| Modulo | i | Z1 | Verme | Z2 | Ingranaggio a vite senza fine | kg | |||||||||||||
| dm1 | dk1 | d1 | b1 | e | f | i | dm2 | dA | b2 | H | dx | D | D1 | dH7 | |||||
| 1.25 | 109:1 | 1 | 22.4 | 24.9 | 25.5 | 34 | 70 | 170 | 270 | 109 | 137.6 | 141 | 16 | 119 | 50 | 70 | 95 | 30 | 3.15 |
| 1.6 | 82:1 | 1 | 28.0 | 31.2 | 30.5 | 38 | 80 | 170 | 270 | 82 | 132.0 | 137 | 20 | 110 | 50 | 70 | 87 | 30 | 3.80 |
| 2.0 | 62:1 | 1 | 35.5 | 396.5 | 30.5 | 40 | 80 | 170 | 270 | 62 | 124.5 | 131 | 22 | 104 | 50 | 70 | 85 | 30 | 3.90 |
| 2.5 | 53:1 | 1 | 26.5 | 31.5 | 30.5 | 46 | 95 | 170 | 270 | 53 | 133.5 | 141 | 22 | 109 | 50 | 70 | 87 | 30 | 3.80 |
| 26:1 | 2 | 26.5 | 31.5 | 30.5 | 46 | 95 | 170 | 270 | 52 | 133.5 | 141 | 22 | 109 | 50 | 70 | 87 | 30 | 3.85 | |
| 12.25:1 | 4 | 26.5 | 31.5 | 30.5 | 46 | 95 | 170 | 270 | 49 | 133.5 | 141 | 32 | 109 | 50 | 70 | 87 | 30 | 3.95 | |
| 3.15 | 40:1 | 1 | 33.5 | 39.8 | 30.5 | 50 | 95 | 170 | 270 | 40 | 126.5 | 136 | 26 | 100 | 50 | 70 | 80 | 30 | 4.10 |
| 19.5:1 | 2 | 33.5 | 39.8 | 30.5 | 50 | 95 | 170 | 270 | 39 | 126.5 | 136 | 26 | 100 | 50 | 70 | 80 | 30 | 4.15 | |
| 9.25:1 | 4 | 33.5 | 39.8 | 30.5 | 50 | 95 | 170 | 270 | 37 | 126.5 | 136 | 26 | 100 | 50 | 70 | 80 | 30 | 4.25 | |
| 4.0 | 29:1 | 1 | 40.0 | 48.0 | 30.5 | 55 | 95 | 170 | 270 | 29 | 120.0 | 132 | 32 | 89 | 50 | 70 | - | 30 | 4.45 |
| 14.5:1 | 2 | 40.0 | 48.0 | 30.5 | 55 | 95 | 170 | 270 | 29 | 120.0 | 132 | 32 | 89 | 50 | 70 | - | 30 | 4.45 | |
| 6.75:1 | 4 | 40.0 | 48.0 | 30.5 | 55 | 95 | 170 | 270 | 27 | 120.0 | 132 | 32 | 89 | 50 | 70 | - | 30 | 4.50 | |
Interasse a=100mm Tipo2
| Modulo | i | Z1 | Verme | z2 | Ingranaggio a vite senza fine | kg | |||||||||||||
| dm1 | dk1 | d1 | b1 | e | f | i | dm2 | dA | b2 | dx | H | D | D1 | dH7 | |||||
| 1.6 | 107:1 | 1 | 28.0 | 31.2 | 30.5 | 42 | 90 | 22.5 | 35 | 107 | 172.0 | 177 | 20 | 152 | 60 | 85 | 128 | 40 | 6.10 |
| 2.0 | 82:1 | 1 | 35.5 | 39.5 | 40.5 | 46 | 90 | 225 | 350 | 82 | 164.5 | 171 | 24 | 142 | 60 | 85 | 118 | 40 | 17.40 |
| 2.5 | 62:1 | 1 | 42.5 | 47.5 | 40.5 | 50 | 90 | 225 | 350 | 62 | 157.5 | 165 | 28 | 134 | 60 | 85 | 112 | 40 | 7.6 |
| 3.15 | 52:1 | 1 | 33.5 | 39.8 | 40.5 | 58 | 110 | 225 | 350 | 52 | 166.5 | 176 | 26 | 140 | 60 | 85 | 115 | 40 | 7.7 |
| 36:1 | 2 | 33.5 | 39.8 | 40.5 | 58 | 110 | 225 | 350 | 52 | 166.5 | 176 | 26 | 140 | 60 | 85 | 115 | 40 | 7.5 | |
| 12.25 | 4 | 33.5 | 39.8 | 40.5 | 58 | 110 | 225 | 350 | 49 | 166.5 | 176 | 26 | 140 | 60 | 85 | 115 | 40 | 7.60 | |
| 4.0 | 39:1 | 1 | 40.0 | 48.0 | 40.5 | 64 | 110 | 225 | 350 | 39 | 160.0 | 172 | 32 | 128 | 60 | 85 | - | 40 | 8.3 |
| 19.5:1 | 2 | 40.0 | 48.0 | 40.5 | 64 | 110 | 225 | 350 | 39 | 160.0 | 172 | 32 | 128 | 60 | 85 | - | 40 | 8.3 | |
| 9.25:1 | 4 | 40.0 | 48.0 | 40.5 | 64 | 110 | 225 | 350 | 37 | 160.0 | 172 | 32 | 128 | 60 | 85 | - | 40 | 8.3 | |
| 5.0 | 29:1 | 1 | 50.0 | 60.0 | 40.5 | 70 | 110 | 225 | 350 | 29 | 150.0 | 165 | 38 | 112 | 60 | 85 | - | 40 | 9.10 |
| 14.5:1 | 2 | 50.0 | 60.0 | 40.5 | 70 | 110 | 225 | 350 | 29 | 150.0 | 165 | 38 | 112 | 60 | 85 | - | 40 | 9.10 | |
| 675:1 | 4 | 50.0 | 60.0 | 40.5 | 70 | 110 | 225 | 350 | 27 | 150.0 | 165 | 38 | 112 | 60 | 85 | - | 40 | 9.00 | |
Interasse a=125mm Tipo2
| Modulo | i | Z1 | Verme | Z2 | Ingranaggio a vite senza fine | kg | |||||||||||||
| dm1 | dk1 | d1 | b1 | e | f | i | dm2 | dA | b2 | dx | H | D | D1 | dH7 | |||||
| 2.0 | 107:1 | 1 | 35.5 | 39.5 | 40.5 | 52 | 105 | 255 | 410 | 107 | 214.5 | 221 | 24 | 192 | 70 | 105 | 168 | 50 | 4.9 |
| 2.5 | 82:1 | 1 | 42.5 | 475 | 45.5 | 58 | 105 | 255 | 410 | 82 | 207.5 | 215 | 28 | 184 | 70 | 105 | 160 | 50 | 13.0 |
| 3.15 | 62:1 | 53.0 | 59.3 | 50.5 | 64.0 | 105 | 255 | 410 | 62 | 197.0 | 207 | 34 | 70 | 169 | 70 | 105 | 145 | 50 | 14.60 |
| 4.0 | 52:1 | 2 | 40.0 | 48.0 | 50.5 | 75 | 135 | 205 | 410 | 52 | 210.0 | 222 | 32 | 179 | 70 | 105 | 155 | 50 | 14.2 |
| 25.5:1 | 3 | 40.0 | 48.0 | 50.5 | 75 | 135 | 255 | 410 | 51 | 210.0 | 222 | 32 | 179 | 70 | 105 | 155 | 50 | 14.5 | |
| 12:1 | 4 | 40.0 | 48.0 | 50.5 | 75 | 135 | 275 | 410 | 48 | 210.0 | 222 | 32 | 179 | 70 | 105 | 155 | 50 | 14.5 | |
| 5.0 | 39:1 | 1 | 50.0 | 60.0 | 50.5 | 82 | 135 | 255 | 410 | 39 | 200.0 | 215 | 38 | 160 | 70 | 105 | 136 | 50 | 15.5 |
| 19.5:1 | 2 | 50.0 | 60.0 | 50.5 | 82 | 135 | 255 | 410 | 39 | 200.0 | 215 | 38 | 160 | 70 | 105 | 136 | 50 | 13.7 | |
| 9:1 | 4 | 50.0 | 60.0 | 50.5 | 82 | 135 | 255 | 410 | 36 | 200.0 | 215 | 38 | 160 | 70 | 105 | 136 | 50 | 15.5 | |
| 6.3 | 29:1 | 1 | 63.0 | 75.6 | 50.5 | 85 | 135 | 255 | 410 | 29 | 187.0 | 206 | 50 | 142 | 70 | 105 | 117 | 50 | 17.7 |
| 14.5:1 | 2 | 63.0 | 75.6 | 50.5 | 85 | 135 | 255 | 410 | 29 | 187.0 | 206 | 50 | 142 | 70 | 105 | 117 | 50 | 17.6 | |
| 6.75:1 | 4 | 63.0 | 75.6 | 50.5 | 85 | 135 | 255 | 410 | 27 | 187.0 | 206 | 142 | 142 | 70 | 105 | 117 | 50 | 18.0 | |
| Modulo | Z | Tipo | d.p | da | ND | N N1/N2 |
L | G | C | a | BH7 | Kg | |
| 1.0 b=6.5 |
16 | 1 | 16:1 | 16 | 18.8 | 12 | 8 | 145 | - | - | 15 | 5 | 0.02 |
| 18 | 1 | 18:1 | 18 | 20.8 | 12 | 8 | 145 | - | - | 16 | 5 | 0.02 | |
| 20 | 1 | 20:1 | 20 | 22.8 | 16 | 8 | 145 | - | - | 17 | 5 | 0.03 | |
| 25 | 1 | 25:1 | 25 | 27.8 | 16 | 8 | 145 | - | - | 19.5 | 5 | 0.04 | |
| 35 | 1 | 35:1 | 35 | 37.8 | 16 | 10 | 16.5 | - | - | 24.5 | 6 | 0.07 | |
| 50 | 1 | 50:1 | 50 | 52.8 | 20 | 10 | 16.5 | - | - | 32 | 6 | 0.14 | |
| 75 | 1 | 75:1 | 75 | 77.8 | 30 | 10 | 16.5 | - | 4.5 | 44.5 | 6 | 0.20 | |
| 100 | 1 | 100:1 | 100 | 102.8 | 30 | 12 | 185 | - | 1.5 | 57 | 6 | 0.48 | |
| 125 | 1 | 125:1 | 125 | 127.8 | 40 | 12 | 18.5 | - | 4.5 | 69.5 | 8 | 058 | |
| 150 | 1 | 150:1 | 150 | 152.8 | 40 | 12 | 18.5 | - | 4.5 | 82 | 8 | 0.59 | |
| 1.5 b=12 |
16 | 2 | 16:1 | 24 | 28.4 | 18 | 6 | 24 | - | - | 24.5 | 8 | 0.06 |
| 18 | 2 | 18:1 | 27 | 31.7 | 20 | 8 | 28 | - | - | 26 | 8 | 0.08 | |
| 20 | 2 | 20:1 | 30 | 34.7 | 25 | 8 | 28 | - | - | 27.5 | 10 | 0.13 | |
| 30 | 2 | 30:1 | 45 | 49.7 | 30 | 8 | 28 | - | - | 35 | 10 | 026 | |
| 40 | 2 | 40:1 | 60 | 64.7 | 30 | 10 | 32 | - | - | 42.5 | 10 | 0.40 | |
| 50 | 2 | 50:1 | 75 | 79.7 | 30 | 10 | 32 | - | 10 | 50 | 10 | 0.44 | |
| 75 | 2 | 75:1 | 112.5 | 117.2 | 40 | 10 | 32 | - | 10 | 68.75 | 12 | 0.86 | |
| 100 | 2 | 100:1 | 150 | 154.7 | 45 | 10 | 32 | - | 10 | 87.5 | 12 | 130 | |
| 2.0 b=14 |
16 | 2 | 16:1 | 32 | 37.6 | 20 | 8 | 30 | - | - | 32 | 8 | 0.14 |
| 18 | 2 | 18:1 | 36 | 41.6 | 25 | 8 | 30 | - | - | 34 | 10 | 0.25 | |
| 20 | 2 | 20:1 | 40 | 45.6 | 30 | 10 | 34 | - | - | 36 | 12 | 0.55 | |
| 30 | 2 | 30:1 | 60 | 65.6 | 40 | 10 | 34 | - | - | 46 | 12 | 0.60 | |
| 40 | 2 | 40:1 | 80 | 85.6 | 40 | 10 | 34 | - | 11 | 56 | 12 | 0.65 | |
| 50 | 2 | 50:1 | 100 | 105.6 | 40 | 10 | 34 | - | 11 | 66 | 12 | 0.76 | |
| 60 | 2 | 60:1 | 120 | 125.6 | 50 | 10 | 34 | - | 11 | 126 | 12 | 1.20 | |
| 3.0 b=24 |
16 | 3 | 16:1 | 48 | 57 | 40 | 18/14 | 46 | - | - | 43 | 15 | 0.46 |
| 18 | 3 | 18:1 | 54 | 63 | 40 | 18/14 | 46 | - | - | 46 | 15 | 0.55 | |
| 20 | 3 | 20:1 | 60 | 69 | 40 | 18/14 | 46 | - | - | 49 | 15 | 0.64 | |
| 26 | 3 | 26:1 | 78 | 87 | 45 | 18/14 | 46 | 60 | 12 | 58 | 18 | 1.20 | |
| 32 | 3 | 32:1 | 96 | 105 | 50 | 18/14 | 46 | 70 | 12 | 67 | 20 | 1.40 | |
| 40 | 3 | 40:1 | 120 | 129 | 65 | 18/14 | 46 | 90 | 12 | 79 | 25 | 2.20 | |
| 52 | 3 | 52:1 | 147 | 156 | 75 | 23/4 | 51 | 110 | 12 | 97 | 30 | 3.40 | |
| 65 | 3 | 65:1 | 195 | 204 | 85 | 23/4 | 51 | 150 | 12 | 116.5 | 35 | 4.90 | |
| 4.0 b=34 |
16 | 3 | 16:1 | 64 | 76 | 50 | 21/5 | 60 | - | - | 57 | 20 | 1.00 |
| 18 | 3 | 18:1 | 72 | 84 | 50 | 21/5 | 60 | - | - | 67 | 20 | 1.50 | |
| 20 | 3 | 20:1 | 80 | 92 | 50 | 21/5 | 60 | - | - | 65 | 20 | 1.60 | |
| 26 | 3 | 26:1 | 104 | 116 | 55 | 21/5 | 60 | 80 | 14 | 77 | 22 | 2.10 | |
| 32 | 3 | 32:1 | 128 | 140 | 65 | 21/5 | 60 | 90 | 14 | 89 | 25 | 3.40 | |
| 40 | 3 | 40:1 | 160 | 172 | 75 | 21/5 | 60 | 125 | 14 | 105 | 30 | 4.50 | |
| 52 | 3 | 52:1 | 208 | 220 | 85 | 26/5 | 65 | 175 | 14 | 129 | 35 | 6.70 | |
| 65 | 3 | 65:1 | 260 | 272 | 100 | 26/5 | 65 | 225 | 14 | 155 | 40 | 950 | |
| 5.0 b=40 |
16 | 3 | 16:1 | 80 | 95 | 70 | 27/5 | 72 | - | - | 71 | 20 | 2.30 |
| 18 | 3 | 18:1 | 90 | 105 | 70 | 27/5 | 72 | - | - | 76 | 20 | 2.60 | |
| 20 | 3 | 20:1 | 100 | 115 | 70 | 27/5 | 72 | - | - | 81 | 25 | 3.00 | |
| 26 | 3 | 26:1 | 130 | 145 | 70 | 27/5 | 72 | 99 | 16 | 96 | 28 | 420 | |
| 32 | 3 | 32:1 | 160 | 175 | 75 | 27/5 | 72 | 125 | 16 | 111 | 30 | 5.30 | |
| 40 | 3 | 40:1 | 200 | 215 | 85 | 27/5 | 72 | 160 | 16 | 131 | 35 | 7.40 | |
| 52 | 3 | 52:1 | 260 | 275 | 100 | 32/5 | 77 | 220 | 16 | 161 | 40 | 11.80 | |
| 65 | 3 | 65:1 | 325 | 340 | 115 | 32/5 | 77 | 280 | 16 | 193.5 | 45 | 17.00 | |
| 6.0 b=40 |
16 | 3 | 16:1 | 96 | 114 | 70 | 20/5 | 65 | - | - | 88 | 25 | 4.90 |
| 18 | 3 | 18:1 | 108 | 126 | 70 | 20/5 | 65 | - | - | 94 | 25 | 5.85 | |
| 20 | 3 | 20:1 | 120 | 138 | 75 | 20/5 | 65 | - | - | 100 | 25 | 7.11 | |
| 25 | 3 | 25:1 | 150 | 168 | 75 | 25/5 | 70 | 120 | 16 | 115 | 30 | 8.95 | |
| 30 | 3 | 30:1 | 180 | 198 | 80 | 25/5 | 70 | 140 | 16 | 130 | 30 | 12.70 | |
| 40 | 3 | 40:1 | 240 | 258 | 85 | 30/5 | 75 | 200 | 16 | 160 | 30 | 17.85 | |
| 50 | 3 | 50:1 | 300 | 318 | 90 | 30/5 | 75 | 260 | 16 | 190 | 30 | 26.31 | |
| 60 | 3 | 60:1 | 360 | 378 | 90 | 30/5 | 75 | 320 | 16 | 220 | 30 | 39.70 |
Etichetta sexy: produttori di ingranaggi a vite senza fine e con foro di stock, produttori, fornitori, fabbrica di ingranaggi a vite senza fine con foro di stock in Cina, Ingranaggi obliqui in acciaio con foro finito, ingranaggi, Corone dentate, Ingranaggi obliqui in acciaio a foro standard serie A, Vite senza fine e ingranaggi a vite senza fine
