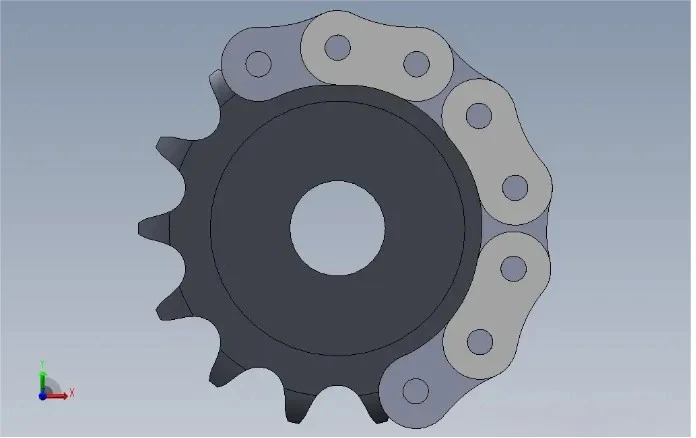

La trasmissione a catena è un metodo di trasmissione meccanica che utilizza catene per trasferire potenza da una parte rotante (la ruota dentata motrice) a un'altra parte rotante (la ruota dentata condotta). Il pignone motore si innesta nella catena, provocandone il movimento. La catena si innesta quindi con la ruota dentata condotta, consentendo alla ruota dentata condotta di ruotare con un rapporto di trasmissione specifico. Il rapporto di trasmissione è uguale al numero di denti della ruota dentata motrice diviso per il numero di denti della ruota dentata condotta. Ad esempio, se la ruota dentata motrice ha 20 denti e la ruota dentata condotta ha 10 denti, il rapporto di trasmissione è 2:1, il che significa che per ogni giro completo della ruota dentata motrice, la ruota dentata condotta fa due giri. In generale, l'efficienza delle trasmissioni a catena varia dal 92% al 98%, a causa dell'attrito volvente (nelle catene a rulli) o dell'attrito di ingranamento (nelle catene a denti cilindrici) relativamente basso tra la catena e la ruota dentata, che trasmette efficacemente la potenza.
Come giudicare la tensione della catena? Metodo di osservazione
◆ Osservazione dell'abbassamento della catena: per le catene posizionate orizzontalmente o quasi orizzontalmente, questo è un metodo semplice e intuitivo. Mettiti su un lato della catena, allinea la tua linea visiva con essa e osserva l'abbassamento tra i due pignoni. Se l'arco formato dall'abbassamento della catena è relativamente lieve e compreso tra l'1% e il 3% (generalmente) dell'interasse, di solito indica che la catena è adeguatamente tesa. Ad esempio, se l'interasse tra i due pignoni è 500 mm, un abbassamento compreso tra 5 e 15 mm è considerato normale.
◆ Osservazione del funzionamento: osservare inizialmente la tensione della catena quando l'attrezzatura è ferma. Quindi avviare l'attrezzatura e far funzionare la catena alla normale velocità operativa. Osservare l'innesto della catena sul pignone. Se la catena può ruotare agevolmente attorno al pignone senza evidenti salti su-e{{4}giù, scosse o segni di sganciamento dal pignone, ciò indica che la tensione della catena potrebbe rientrare in un intervallo ragionevole. Tuttavia, questo metodo può fornire solo una valutazione iniziale e potrebbe non rilevare problemi minori di non conformità.
metria
◆ Misurazione dell'abbassamento della catena: utilizzare strumenti di misurazione professionali come un calibro o una riga per misurare l'abbassamento della catena. Posiziona il calibro o la riga verticalmente nel punto più basso della catena e misura la distanza dalla parte inferiore della riga al punto più basso della catena. Per migliorare la precisione della misurazione, effettuare più misurazioni in diverse posizioni sulla catena e quindi mediarle. Confrontare queste misurazioni con l'intervallo di abbassamento specificato per determinare se la catena è tesa correttamente.
◆ Misurazione della tensione: utilizzare un tensiometro per misurare con precisione la tensione della catena. In base alle specifiche e agli scenari applicativi della catena, posizionare il sensore del tensiometro a contatto con la catena e leggere il valore della tensione secondo le istruzioni per l'uso del tensiometro. Per le apparecchiature con standard di tensione, come alcuni dispositivi automatizzati ad alta-precisione, questo metodo può determinare con precisione se la tensione della catena soddisfa lo standard. Diversi tipi di tensimetri sono adatti a diverse specifiche di catena e intervalli di tensione; scegliere il tensiometro appropriato quando lo si utilizza.
antitesi
◆ Confronto con lo stato appena installato: se la catena dell'attrezzatura è stata appena installata ed è stata regolata alla tensione adeguata durante l'installazione, questa può servire da standard per il confronto. Dopo che l'attrezzatura è stata in funzione per un certo periodo, osservare nuovamente lo stato della catena. Se si nota un aumento significativo dell'abbassamento o se la catena diventa molto più allentata rispetto a quando è stata installata per la prima volta, potrebbe essere necessario verificare se la catena soddisfa gli standard di tensione e considerare se sono necessarie regolazioni.
◆ Confronto con apparecchiature simili: quando sono presenti più dispositivi identici o simili, la condizione della catena dell'apparecchiatura ispezionata può essere confrontata con quella di apparecchiature simili normalmente funzionanti. Osservare aspetti come l'abbassamento della catena e la sua stabilità durante il funzionamento. Se le condizioni della catena dell'attrezzatura ispezionata differiscono significativamente da quelle dell'attrezzatura normale, ad esempio se l'abbassamento è notevolmente maggiore o se si verificano vibrazioni anomale durante il funzionamento, è necessaria un'ulteriore ispezione per verificare se la tensione soddisfa lo standard.
due
Come regolare la tensione della catena
0 Regolare il metodo della distanza intermedia
◆ Struttura che può regolare la spaziatura della ruota della catena
Per alcuni pignoni con basi di montaggio regolabili, questo è un metodo comune. Molte basi di montaggio dei pignoni per apparecchiature sono progettate con fori lunghi o utilizzano strutture a scorrimento. Allentando i bulloni che fissano il pignone e spostando il pignone, è possibile modificare la distanza centrale tra due pignoni. Ad esempio, in piccole apparecchiature di trasporto, quando la catena risulta essere troppo lenta, i bulloni sulla base di montaggio del pignone vengono allentati e il pignone viene allontanato dall'altro pignone lungo il foro lungo o il binario di scorrimento, aumentando l'interasse e quindi tendendo la catena. Durante il processo di regolazione, è necessario utilizzare il metodo per giudicare la tensione della catena (come l'osservazione dell'abbassamento o la misurazione della tensione) per verificare la tensione della catena in tempo reale fino al raggiungimento della tensione adeguata, quindi i bulloni vengono serrati.
◆ Aumentare o diminuire la regolazione dello spessore
In alcune apparecchiature, la posizione di installazione del pignone è controllata dallo spessore della rondella per controllare l'interasse. Se la catena è troppo lenta è possibile ridurre opportunamente lo spessore della rondella; se la catena è troppo tesa è possibile aumentare lo spessore della rondella.
Prendiamo come esempio la trasmissione a catena di una motocicletta. Di solito ci sono degli spessori nei punti di montaggio del pignone e del motore o della ruota posteriore. Quando è necessario regolare la tensione della catena, il personale addetto alla manutenzione può aumentare o diminuire il numero o lo spessore degli spessori in base alla situazione reale, quindi verificare il funzionamento della catena dopo la regolazione.
Utilizzare il metodo del dispositivo di tensionamento

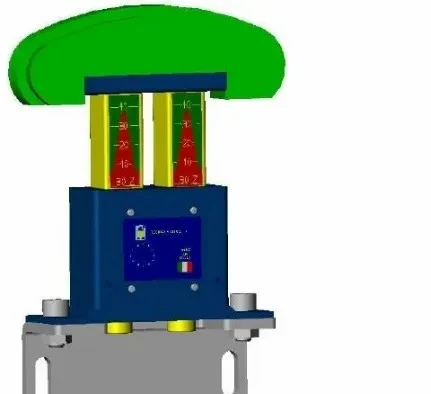

◆ Tenditore a molla
I tenditori a molla sono un dispositivo relativamente comune. Solitamente sono costituiti da una ruota tenditrice con molla montata sul lato lento della catena. Quando la catena è allentata, la forza della molla esercita pressione sulla ruota di tensione, tendendo così la catena.
In alcuni trasportatori a catena delle linee di produzione automatizzate, i tensionatori a molla possono compensare automaticamente l'allungamento della catena dopo un funzionamento a lungo-termine. Regolando il precarico della molla è possibile controllare la pressione esercitata dalla ruota tenditrice sulla catena, regolando così la tensione della catena. Generalmente, il precarico della molla può essere modificato ruotando i dadi di regolazione o metodi simili per garantire che la trazione del tenditore sulla catena soddisfi gli standard richiesti.
◆ Dispositivo di tensionamento idraulico o pneumatico
Nei macchinari di grandi dimensioni e pesanti-o in alcune apparecchiature di alta-precisione, possono essere utilizzati dispositivi di tensionamento idraulici o pneumatici. Questi dispositivi possono fornire una forza di tensionamento più precisa e stabile.
Prendendo come esempio il grande trasportatore a catena raschiante nelle attrezzature minerarie, il dispositivo di tensionamento idraulico può regolare con precisione la forza di tensione in base al carico dell'attrezzatura e all'effettivo allungamento della catena attraverso il sistema idraulico. Gli operatori possono regolare la tensione della catena controllando la pressione nel sistema idraulico e, durante il funzionamento, il sistema idraulico può anche regolare automaticamente la forza di tensione in base al feedback dei sensori, garantendo che la catena rimanga a un livello di tensione appropriato.
Cambia il metodo della catena
Quando la catena viene utilizzata per un lungo periodo, a causa dell'usura e dell'allungamento, non può essere regolata efficacemente con i metodi sopra indicati e il grado di usura della catena ha superato l'intervallo consentito, quindi è necessario prendere in considerazione la sostituzione della catena.
Quando si selezionano nuove catene, assicurarsi che le loro specifiche corrispondano ai requisiti dell'attrezzatura. Dopo aver installato la nuova catena, apportare le modifiche iniziali in base ai requisiti di progettazione e alle procedure di installazione standard per ottenere la tensione adeguata. Inoltre, dopo aver messo in uso la nuova catena, controllarne regolarmente la tensione e apportare modifiche tempestive.
