Hangzhou Ocean Industry Co., Ltd. è uno dei principali produttori e fornitori di pignoni per giunti a catena KC in Cina. Benvenuti nelle catene industriali durevoli all'ingrosso e nelle parti di trasmissione di potenza prodotte in Cina qui dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzi competitivi.

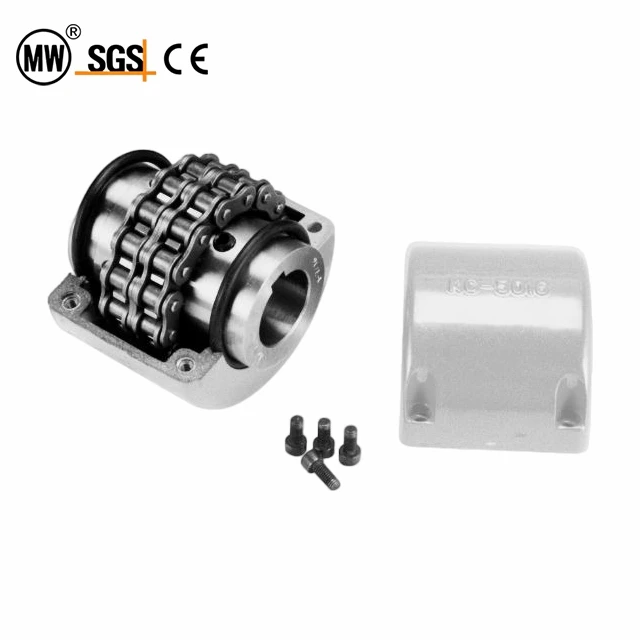

KC Chain Couplings Sprockets è un dispositivo di trasmissione composto da una catena a doppia corona di rulli e due pignoni, la cui funzione principale è quella di collegare e smontare. Questo accoppiatore ha le caratteristiche di semplicità, efficienza, facilità di installazione e smontaggio e ha un bell'aspetto.
Il design dei pignoni per giunti a catena KC include una copertura in alluminio per impedire l'ingresso di polvere e proteggere i lubrificanti, prolungando così la durata del giunto a catena. Inoltre, questi accoppiatori hanno anche elevata flessibilità, forte capacità di trasmissione di potenza e durata.
In termini di materiali, diversi modelli di pignoni per giunti a catena KC possono utilizzare materiali diversi, come acciaio C45 o acciaio 1045/acciaio al carbonio. Questi accoppiatori possono essere personalizzati per soddisfare requisiti specifici, come diverse dimensioni dei fori dell'albero e capacità di coppia.
L'accoppiatore per pignoni della serie KC è ampiamente utilizzato in vari sistemi di trasmissione meccanica per collegare l'albero motore e l'albero condotto, consentendo loro di ruotare insieme per trasmettere la coppia. Questi accoppiatori sono adatti a vari scenari applicativi, tra cui macchinari tessili, ventilatori, ventilatori e macchine da stampa.
In sintesi, i pignoni per giunti a catena KC sono un dispositivo di trasmissione efficiente e affidabile adatto a varie applicazioni industriali che richiedono coppia elevata e durata. Il suo design enfatizza la semplicità e la facilità di manutenzione, fornendo allo stesso tempo misure di protezione aggiuntive attraverso un coperchio in alluminio.
Parametro
Gamma di prodotti
| Serie di standard | Tipo | Gamma di dimensioni |
| ANSI | SB-KC | Da KC-3012 a KC-12022 |
| FB-KC | Da FB-KC -3012 a FB-KC -6022 |

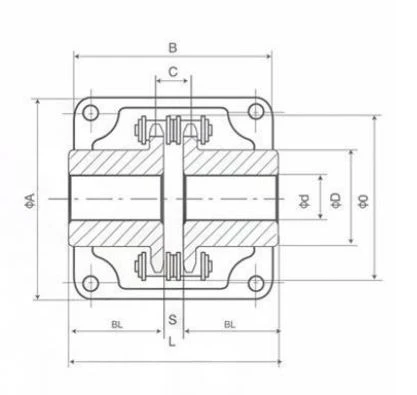

SB-KC
| Tipo di accoppiamento | Tipo di catena | Foro | Dimensione | Valutato Coppia (libbre-pollici) |
Peso libbre |
Dia. di copertura | ||||||||
| minimo | Massimo | L | BL | S | d | O | C | A | B | Peso libbre | ||||
| KC-3012 | 06B-2X12 | 1/2 | 5/8 | 29/16 | 13/16 | 0.204 | 13/8 | 125/32 | 0.402 | 4.66 | 0.8 | 223/32 | 21/2 | 0.62 |
| KC-4012 | 40-2X12 | 1/2 | 7/8 | 31/8 | 17/16 | 0.291 | 13/8 | 27/16 | 0.567 | 20.40 | 1.6 | 31/32 | 227/32 | 0.62 |
| KC-4014 | 40-2X14 | 1/2 | 11/8 | 31/8 | 17/16 | 0.291 | 121/32 | 223/32 | 0.567 | 38.48 | 2.2 | 35/16 | 231/32 | 0.82 |
| KC-4016 | 40-2X16 | 9/16 | 11/4 | 37/16 | 19/16 | 0.291 | 131/32 | 31/32 | 0.567 | 65.70 | 2.8 | 35/8 | 231/32 | 0.82 |
| KC-5014 | 50-2X14 | 9/16 | 13/8 | 315/16 | 125/32 | 0.382 | 21/8 | 33/8 | 0.713 | 120.20 | 4.51 | 4 | 311/32 | 1.0 |
| KC-5016 | 50-2X16 | 5/8 | 19/16 | 315/16 | 125/32 | 0.382 | 27/16 | 321/32 | 0.713 | 194.40 | 5.5 | 411/32 | 311/32 | 1.2 |
| KC-5018 | 50-2X18 | 5/8 | 13/4 | 315/16 | 125/32 | 0.382 | 23/4 | 43/16 | 0.713 | 308.40 | 7.8 | 413/16 | 311/32 | 1.6 |
| KC-6018 | 60-2X18 | 3/4 | 23/16 | 47/8 | 23/16 | 0.453 | 311/32 | 5 | 0.898 | 804.20 | 12.7 | 519/32 | 41/8 | 2.5 |
| KC-6020 | 60-2X20 | 3/4 | 23/8 | 47/8 | 23/16 | 0.453 | 315/16 | 515/32 | 0.898 | 1257.4 | 16.0 | 61/4 | 41/8 | 3.3 |
| KC-6022 | 60-2X22 | 3/4 | 225/32 | 47/8 | 23/16 | 0.453 | 411/32 | 531/32 | 0.898 | 1869.0 | 21.4 | 65/8 | 419/32 | 3.7 |
| KC-8018 | 80-2X18 | 3/4 | 31/8 | 59/16 | 21/2 | 0.598 | 411/32 | 621/32 | 1.154 | 2840.6 | 26.1 | 71/2 | 51/16 | 5.2 |
| KC-8020 | 80-2X20 | 3/4 | 31/2 | 523/32 | 29/16 | 0.598 | 411/16 | 79/32 | 1.154 | 4098.0 | 33.0 | 81/4 | 513/32 | 5.9 |
| KC-8022 | 80-2X22 | 3/4 | 315/16 | 61/8 | 225/32 | 0.598 | 51/2 | 731/32 | 1.154 | 6823.4 | 41.6 | 87/8 | 513/32 | 7.4 |
| KC-10020 | 100-2X20 | 1 | 45/16 | 71/32 | 31/8 | 0.740 | 63/8 | 93/16 | 1 409 | 12925 | 68.0 | 111/16 | 61/32 | 9.5 |
| KC-12018 | 120-2X18 | 13/8 | 5 | 8 | 317/32 | 0.894 | 611/16 | 101/16 | 1.787 | 21514 | 96.9 | 121/32 | 71/8 | 12.8 |
| KC-12022 | 120-2X22 | 13/8 | 51/2 | 825/32 | 315/16 | 0.894 | 81/4 | 1131/32 | 1.787 | 4.9090 | 148.4 | 141/32 | 71/8 | 16.5 |

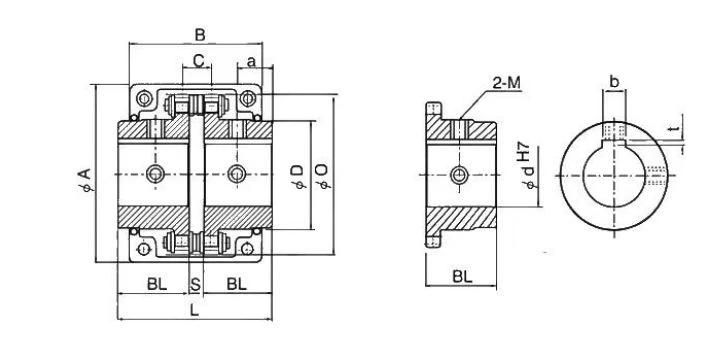

FB-KC
| Accoppiamento | L | BL | S | BO | O | C | Foro finito |
| FB-KC-3012 | 29/16 | 13/16 | 0.204 | 13/8 | 125/32 | 0.402 | 9/16 5/8 |
| FB-KC-4012 | 31/8 | 17/16 | 0.291 | 13/8 | 27/16 | 0.567 | 9/16 5/8 11/16 3/4 13/16 7/8 |
| FB-KC-4014 | 31/8 | 17/16 | 0.291 | 121/32 | 223/32 | 0.567 | 11/16 3/4 13/16 7/8 15/16 1" 11/8 |
| FB-KC-4016 | 37/16 | 19/16 | 0.291 | 131/32 | 31/32 | 0.567 | 3/4 13/16 7/8 15/16 1" 11/8 3/16 11/4 |
| FB-KC-5014 | 315/16 | 125/32 | 0.382 | 21/8 | 33/8 | 0.713 | 13/16 7/8 15/16 1" 11/8 11/4 13/8 |
| FB-KC-5016 | 315/16 | 125/32 | 0.382 | 27/16 | 321/32 | 0.713 | 7/8 15/16 1" 11/8 13/16 11/4 13/8 11/2 19/16 |
| FB-KC-5018 | 315/16 | 125/32 | 0.382 | 23/4 | 43/16 | 0.713 | 13/16 11/4 13/8 11/2 19/16 15/8 13/4 |
| FB-KC-6018 | 47/8 | 23/16 | 0.453 | 311/32 | 5 | 0.898 | 19/16 15/8 13/4 2" 21/4 |
| FB-KC-6020 | 47/8 | 23/16 | 0.453 | 315/16 | 515/32 | 0.898 | 5/8 13/4 2" 21/4 23/8 |
| FB-KC-6022 | 47/8 | 23/16 | 0.453 | 411/32 | 531/32 | 0.898 | 17/8 2" 21/4 23/8 21/2 |
chiavetta e viti di fissaggio
| Gamma di fori | Chiave | Gamma di fori |
| 1/2-9/16 | 1/8x1/16 | 10-24 |
| 5/8-7/8 | 3/16x3/32 | 1/4x3/8 |
| 15/16-11/4 | 1/4x1/8 | 5/16x3/8 |
| 15/16-13/8 | 5/16x5/32 | 5/16x3/8 |
| 17/16-13/4 | 3/8x3/16 | 3/8x1/2 |
| 113/16-21/4 | 1/2x1/4 | 1/2x5/8 |
| 25/16-23/4 | 5/8x5/16 | 5/6x3/4 |
