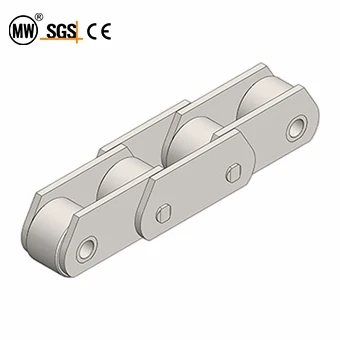

Hangzhou Ocean Industry Co., Ltd. è uno dei principali produttori e fornitori di catene per trasportatori della serie z in Cina. Benvenuti nelle catene industriali durevoli all'ingrosso e nelle parti di trasmissione di potenza prodotte in Cina qui dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzi competitivi.
Hangzhou Ocean Industry CO., Ltd. siamo produttori professionali e la maggior parte dei nostri prodotti vengono esportati in Europa dal 2005.
I nostri accessori speciali e le nostre catene agricole si adattano a tutte le dure condizioni di lavoro agricole. Sono realizzati in acciaio legato resistente all'usura con rivestimento anti-corrosione e sono compatibili con accessori personalizzati K, F, CA per mietitrici, trattori e presse per balle. Elevata resistenza alla trazione per una maggiore durata, OEM e ODM flessibili per grossisti globali di macchine agricole.
Parametro
La maggior parte dei nostri clienti OEM ci invia disegni e noi produrremo secondo il loro disegno. Puoi inviarci il disegno anche via email-e il nostro ingegnere ti offrirà aiuto. Se nessun disegno, anche il campione è OK. OK anche il catalogo.
Disegni e dati dei parametri
Le catene di trasporto Imperial (serie Z) soddisfano gli standard BS, tra cui principalmente la catena di trasporto di tipo Z-, la catena di trasporto di tipo ZE- e la catena di trasporto con albero a perno cavo di tipo ZC-.
La catena di trasporto imperiale (serie Z) è simile alla catena di trasporto metrica (serie M), che si riferisce alla catena a rulli o alla catena a manicotti con un passo della catena di 1,50 pollici ~ 12,0 pollici. I rulli hanno varie forme strutturali e vari accessori sono disposti in base alle condizioni di servizio.
Il tipo Z- è una catena di trasmissione a perno pieno, il tipo ZC- è una catena di trasmissione a perno cavo, il tipo ZE- è una catena di trasmissione con piastra a catena con rialzo a rulli grandi. Esistono due tipi di prodotti con indici di resistenza alla trazione tra cui gli utenti possono scegliere.
AA-I prodotti sono ampiamente utilizzati nei mercati europei, trasportando materiali per trasporti generali e apparecchiature di trasporto meccanizzate.

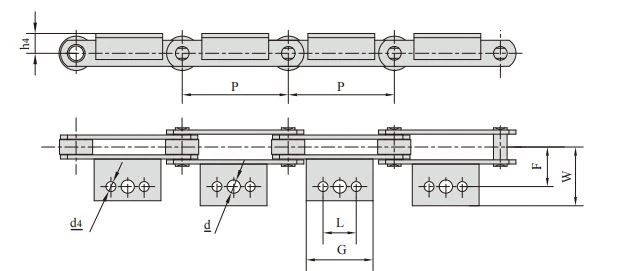

Catene di trasporto serie Z con attacchi
| Catena n. | P | L | G | d | d4 | F | W | h4 | ||
| mm | mm | mm | mm | mm | mm | mm | mm | |||
| Z40 | △ | 50.8 | - | 45.0 | 10.7 | 9.3 | 38.1 | 64.5 | 19.0 | |
| △☆ | 63.5 | 22.2 | 43.0 | 56.0 | ||||||
| △☆ | 76.2 | 68.0 | ||||||||
| ▲ | 88.9 | 31.8 | 50.0 | 56.0 | ||||||
| ▲ | 101.6 | 64.0 | 55.0 | |||||||
| ▲ | 127.0 | 57.2 | 84.0 | 56.0 | ||||||
| ▲ | 152.4 | |||||||||
| Z100 | △ | 76.2 | - | 30.0 | 14.0 | 10.5 | 44.5 | 65.0 | 32.0 | |
| △ | 88.9 | |||||||||
| ▲ | 101.6 | 31.8 | 64.0 | |||||||
| △☆ | 127.0 | 57.2 | 84.0 | |||||||
| ▲ | 152.4 | 114.5 | ||||||||
| △☆ | 177.8 | 80.0 | 110.0 | |||||||
| △☆ | 203.2 | |||||||||
| Z160 | △ | 101.6 | - | 35.0 | 15.5 | 12.3 | 54.0 | 77.0 | 38.0 | |
| △☆ | 127.0 | 31.7 | 56.0 | |||||||
| △☆ | 152.4 | 57.2 | 84.0 | |||||||
| △☆ | 177.8 | |||||||||
| △☆ | 203.2 | 100.0 | 130.0 | |||||||
| △☆ | 228.6 | 150.0 | ||||||||
| △☆ | 254.0 | 135.0 | 170.0 | |||||||
| Z300 | △ | 152.4 | 38.1 | 70.0 | 17.0 | 14.0 | 73.0 | 100.0 | 51.0 | |
| △ | 177.8 | |||||||||
| △☆ | 203.2 | 76.2 | 100.0 | |||||||
| △☆ | 254.0 | 90.0 | 152.4 | |||||||
| △☆ | 304.8 | 190.0 | 225.0 | |||||||
| △attacchi con 1 foro ☆attacchi con 2 fori ▲attacchi con 3 fori | ||||||||||

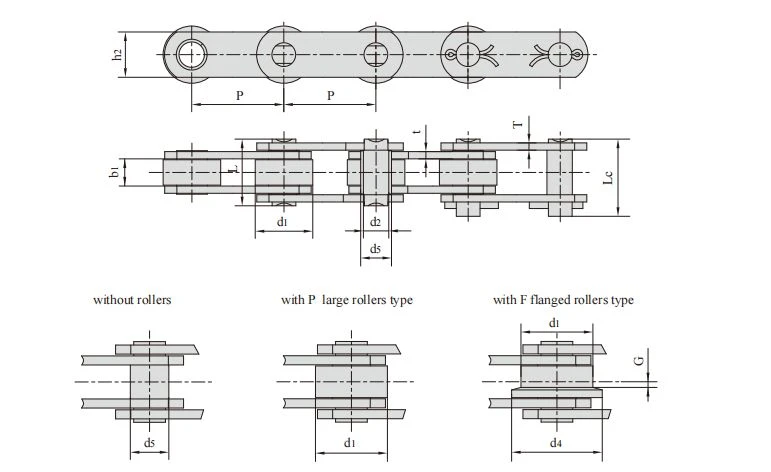

Catene di trasporto (serie Z)
| Catena n. | Pece | Rullo dimensione |
Cespuglio diametro |
||||||||
| P | d1 massimo |
d4 massimo |
G | d5 massimo |
|||||||
| mm | mm | mm | mm | mm | |||||||
| Z40 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 127.0 | 152.4 | 31.75 | 40.0 | 2.5 | 17.0 |
| Z100 | 76.2 | 88.9 | 101.6 | 127.0 | 152.4 | 177.8 | 203.2 | 47.50 | 60.0 | 3.5 | 23.0 |
| Z160 | 101.6 | 127.0 | 152.4 | 177.8 | 203.2 | 228.6 | 254.0 | 66.70 | 82.0 | 3.5 | 33.0 |
| Z300 | 152.4 | 177.8 | 203.2 | 254.0 | 304.8 | - | - | 88.90 | 114.0 | 8.5 | 38.0 |
| Catena n. | Larghezza fra piastre interne |
Spillo diametro |
Piatto profondità |
Spillo lunghezza |
Piatto spessore |
Trazione forza |
||
| b1 min |
d2 massimo |
h2 massimo |
L massimo |
Lc massimo |
t/T massimo |
Q min |
*Q min |
|
| mm | mm | mm | mm | mm | mm | kN/Ibf | kN/lbf | |
| Z40 | 15.0 | 14.0 | 25.0 | 37.0 | 40.5 | 4.0 | 40.0/9091 | 50.0/11362 |
| Z100 | 19.0 | 19.0 | 40.0 | 45.0 | 50.5 | 5.0/4.0 | 100.0/22725 | 130.0/29540 |
| Z160 | 26.0 | 26.9 | 50.0 | 58.0 | 63.5 | 7.0/5.0 | 156.0/35451 | 200.0/45454 |
| Z300 | 38.0 | 32.0 | 60.0 | 84.0 | 94.0 | 10.0/8.0 | 300.0/68175 | 380.0/86362 |
| *Q indica la resistenza alla trazione dopo l'indurimento | ||||||||

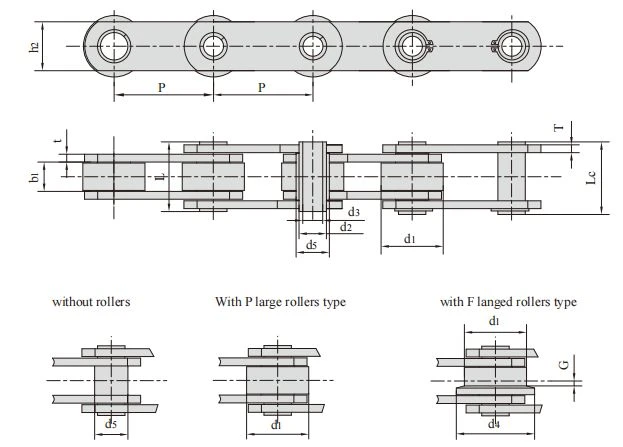

Catene di trasporto serie ZC
| Catena n. | Pece | Rullo dimensione |
Cespuglio diametro |
Piatto profondità |
||||||||
| P | d1 massimo |
d4 massimo |
G | d5 massimo |
h2 massimo |
|||||||
| mm | mm | mm | mm | mm | mm | |||||||
| ZC21 | 38.1 | 50.8 | 63.5 | 76.2 | - | - | - | 25.40 | - | - | 11.0 | 18.0 |
| ZC40 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 127.0 | 152.4 | 31.75 | 40.0 | 2.5 | 17.0 | 25.0 |
| ZC60 | 76.2 | 88.9 | 101.6 | 127.0 | 152.4 | 177.8 | 203.2 | 47.50 | 60.0 | 3.5 | 23.0 | 40.0 |
| ZC150 | 101.6 | 127.0 | 152.4 | 177.8 | 203.2 | 228.6 | 254.0 | 66.70 | 82.0 | 4.0 | 33.0 | 50.0 |
| ZC300 | 152.4 | 177.8 | 203.2 | 254.0 | 304.8 | - | - | 88.90 | 114.0 | 8.5 | 38.0 | 60.0 |
| Catena n. | Larghezza fra piastre interne |
Spillo diametro |
Spillo lunghezza |
Piatto spessore |
Trazione forza |
|||
| b1 min |
d2 massimo |
d3 min |
L massimo |
Lc massimo |
t/T massimo |
Q min |
*Q min |
|
| mm | mm | mm | mm | mm | mm | kN/lbf | kN/lbf | |
| ZC21 | 12.7 | 9.0 | 6.5 | 26.0 | 27.5 | 2.5 | 21.0/4772 | 27.1/6159 |
| ZC40 | 15.0 | 14.0 | 10.2 | 36.4 | 37.7 | 4.0 | 40.0/9091 | 50.0/11362 |
| ZC60 | 19.0 | 19.0 | 13.2 | 45.0 | 46.5 | 5.0/4.0 | 60.0/13636 | 120.0/27270 |
| ZC150 | 26.0 | 26.9 | 20.2 | 58.0 | 60.5 | 7.0/5.0 | 150.0/34087 | 190.0/43177 |
| ZC300 | 38.0 | 32.0 | 22.5 | 83.0 | 85.0 | 10.0/8.0 | 300.0/68175 | 380.0/86362 |
| *Q indica la resistenza alla trazione dopo l'indurimento | ||||||||

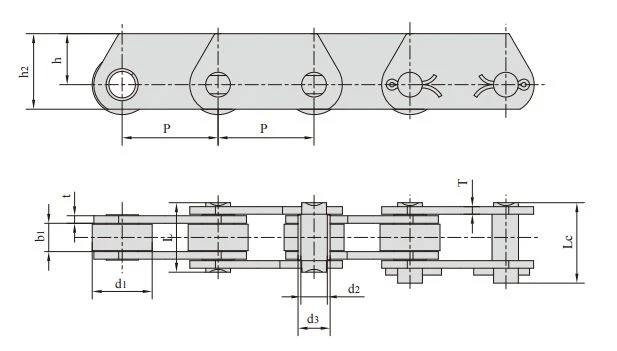

Catene di trasporto serie ZE
| Catena n. | Pece | Rullo diametro |
Spillo diametro |
Cespuglio diametro |
||||||
| P | d1 massimo |
d2 massimo |
d3 massimo |
|||||||
| mm | mm | mm | mm | |||||||
| ZE40 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 127.0 | 152.4 | 31.75 | 14.0 | 17.0 |
| ZE100 | 76.2 | 88.9 | 101.6 | 127.0 | 152.4 | 177.8 | 203.2 | 47.50 | 19.0 | 23.0 |
| ZE160 | 101.6 | 127.0 | 152.4 | 177.8 | 203.2 | 228.6 | 254.0 | 66.70 | 26.9 | 33.0 |
| ZE300 | 152.4 | 177.8 | 203.2 | 254.0 | 304.8 | - | - | 88.90 | 32.0 | 38.0 |
| Catena n. | Larghezza fra piastre interne |
Spillo lunghezza |
Piatto profondità |
Piatto spessore |
Trazione forza |
|||
| b1 min |
L massimo |
Lc massimo |
h2 massimo |
h massimo |
t/T massimo |
Q min |
*Q min |
|
| mm | mm | mm | mm | mm | mm | kN/lbf | kN/lbf | |
| ZE40 | 15.0 | 37.0 | 40.5 | 40.0 | 27.0 | 4.0 | 40.0/9091 | 60.0/13636 |
| ZE100 | 19.0 | 45.0 | 50.5 | 50.0 | 30.0 | 5.0/4.0 | 100.0/22725 | 160.0/36360 |
| ZE160 | 26.0 | 58.0 | 63.5 | 70.0 | 45.0 | 7.0/5.0 | 160.0/36360 | 200.0/45454 |
| ZE300 | 38.0 | 84.0 | 94.0 | 90.0 | 60.0 | 10.0/8.0 | 300.0/68175 | 380.0/86362 |
| *Q indica la resistenza alla trazione dopo l'indurimento | ||||||||
Domande frequenti
D: La catena di trasporto della serie Z è adatta per materiali sfusi pesanti?
R: Sì, le piastre ispessite supportano il trasporto di carichi pesanti.
D: Possiamo sostituire rapidamente parti della catena Z sul posto?
R: Certo, la struttura a perno diviso consente uno smontaggio rapido.
D:Quali sono i termini di pagamento?
A: T/T 30% come deposito e 70% prima della consegna.
D:Se non riesci a trovare il prodotto sul nostro sito web, cosa fai dopo?
A: Vi preghiamo di inviarci una richiesta con le immagini e i disegni del prodotto tramite e-mail o in altri modi e controlleremo.
